 產品名稱： CS10000HB系列霍爾電流傳感器
型號規格： CS10000HB系列霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 奇霍
產品產地： 江蘇
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CS10000HB系列霍爾電流傳感器產品詳細說明：
產品描述：
應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。

CS10000HB系列霍爾電流傳感器電參數


型號
CS2000HB
CS3000HB
CS5000HB
CS8000HB
CS10000HB

IPN
原邊額定輸入電流
2000
3000
5000
8000
10000
A
IP
原邊電流測量范圍
0～±4000
0～±5000
0～±7500
0～±10000
0～±12000
A
VOUT
副邊額定輸出電壓
4±1%
V
VC
電源電壓
±12～±15(±5%)
V
IC
電流消耗
VC=±15V   <25
mA
Vd
絕緣電壓
在原邊與副邊電路之間6KV有效值/50Hz/1分鐘

εL
線性度
<1
%FS
V0
零點失調電壓
TA =25℃   <±25
mV
VOM
磁失調電壓
IPN→0    <±30
mV
VOT
失調電壓溫漂
IP=0  TA =-25～+85℃   <±1
mV/℃
Tr
響應時間
<7
μs
f
頻帶寬度(-3dB)
DC～3
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃
RL
負載電阻
≥10K
Ω

標準
Q/3201CHGL02-2007

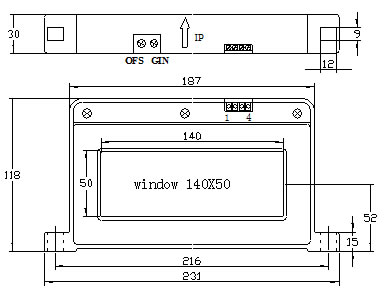

CS10000HB系列霍爾電流傳感器外形尺寸

CS10000HB系列霍爾電流傳感器外形尺寸
引腳說明：1：+15V 2：-15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節
引線輸出接線：紅：+15V 藍：-15V 黃：Vout 黑：0V(電源地)

CS10000HB系列霍爾電流傳感器
