 產品名稱： CS1500CF系列霍爾電流傳感器
型號規格： CS1500CF系列霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 奇霍
產品產地： 江蘇
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CS1500CF系列霍爾電流傳感器產品詳細說明：
CS1500CF系列霍爾電流傳感器電參數


型號
CS200CF
CS400CF
CS600CF
CS800CF
CS1000CF
CS1500CF

IPN
原邊額定輸入電流
200
400
600
800
1000
1500
A
IP
原邊電流測量范圍
0～±400
0～±800
0～±1200
0～±1600
0～±2000
0～±2500
A
VOUT
副邊額定輸出電壓
4±1%
V
VC
電源電壓
±12～±15(±5%)
V
IC
電流消耗
VC=±15V                        <25
mA
Vd
絕緣電壓
在原邊與副邊電路之間5KV有效值/50Hz/1分鐘

εL
線性度
<1
%FS
V0
零點失調電壓
TA =25℃                        <±25
mV
VOM
磁失調電壓
IPN→0                           <±25
mV
VOT
失調電壓溫漂
IP=0  TA =-25～+85℃            <±1
mV
/℃
Tr
響應時間
≤7
μs
f
頻帶寬度(-3dB)
DC～20
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃
RL
負載電阻
≥10K
Ω

標準
Q/3201CHGL02-2007

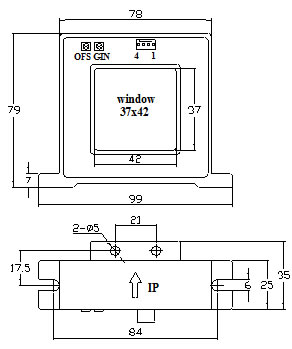

外形尺寸

CS1500CF系列霍爾電流傳感器外形尺寸
引腳說明：1：+15V 2：-15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。

CS1500CF系列霍爾電流傳感器
