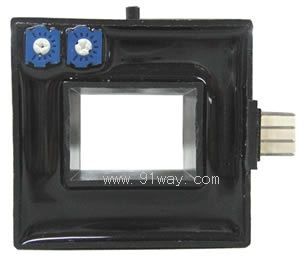

 產品名稱： CS600N系列霍爾電流傳感器
型號規格： CS600N系列霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CS600N系列霍爾電流傳感器產品詳細說明：
電參數


型號
CS050N
CS100N
CS200N
CS300N
CS400N
CS500N
CS600N

IPN
原邊額定輸入電流
50
100
200
300
400
500
600
A
IP
原邊電流測量范圍
0~±100
0~±200
0~±400
0~±600
0~±800
0~±900
0~±900
A
VOUT
副邊額定輸出電壓
4±1%
V
VC
電源電壓
±12～±15(±5%)
V
IC
電流消耗
VC =±15V                      <20
mA
Vd
絕緣電壓
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘

εL
線性度
<1
%FS
V0
零點失調電壓
TA =25℃                       <±25
mV
VOM
磁失調電壓
IPN→0                          <±20
mV
VOT
失調電壓溫漂
IP=0  TA =-25～+85℃           <±1
mV/℃
Tr
響應時間
≤5
μs
f
頻帶寬度(-3dB)
DC～20
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃
RL
負載電阻
≥10K
Ω

標準
Q/3201CHGL02-2007

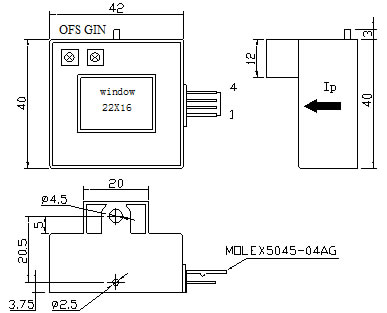

外形尺寸

CS600N系列霍爾電流傳感器外形尺寸

引腳說明：1：+15V 2：-15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節

CS600N系列霍爾電流傳感器
