首頁 您的位置：您的位置：首頁 → 低壓電器 → 低壓互感器 → 電流傳感器 → A-CS300E系列霍爾交流電流傳感器
分欄標簽

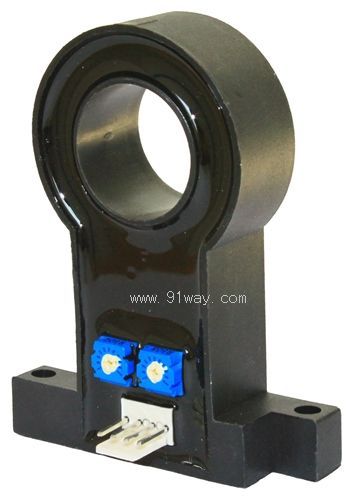

 產品名稱： A-CS300E系列霍爾交流電流傳感器
型號規格： A-CS300E系列霍爾交流電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 奇霍
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
A-CS300E系列霍爾交流電流傳感器產品詳細說明：
A-CS300E系列霍爾交流電流傳感器電參數


型號
A-CS030E
A-CS050E
A-CS100E
A-CS150E
A-CS200E
A-CS300E

IPN
原邊額定輸入電流
30( AC)
50(AC)
100(AC)
150(AC)
200(AC)
300(AC)
A(rms)
IP
原邊電流測量范圍
0～60(AC)
0～100(AC)
0～200(AC)
0～300(AC)
0～400(AC)
0～600(AC)
A(rms)
VOUT
副邊額定輸出電壓
    4±1%（DC）
V
VC
電源電壓
  ±12～±15（±5%）
V
IC
電流消耗
VC=±15V<20
mA
Vd
絕緣電壓
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘

εL
線性度
<±1
%FS
V0
零點失調電壓
TA =25℃ <±20
mV
VOT
失調電壓漂移
IP=0  TA =-25～+85℃ <±1
mV/℃
Tr
響應時間
≤20
ms
f
響應頻率
  20Hz～20kHz

TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃
RL
負載電阻
≥10K
Ω

標準
Q/3201CHGL02-2007

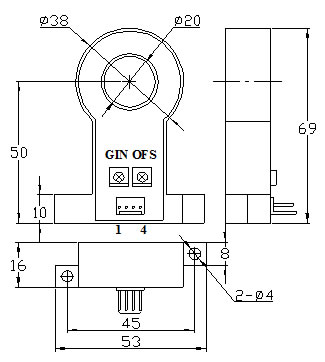

A-CS300E系列霍爾交流電流傳感器外形尺寸

A-CS300E系列霍爾交流電流傳感器外形尺寸
引腳說明：1：+15V 2：-15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節

使用說明
1、錯誤的接線可能導致傳感器損壞。當被測電流從傳感器穿過，即可在輸出端測得相應的電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。

A-CS300E系列霍爾交流電流傳感器
