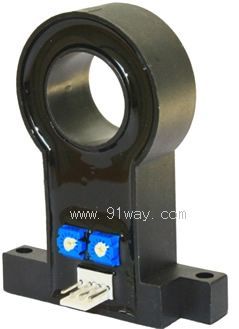

 產品名稱： CS500E系列霍爾電流傳感器
型號規格： CS500E系列霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 奇霍
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CS500E系列霍爾電流傳感器產品詳細說明：

CS500E系列霍爾電流傳感器為應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。

電參數

電參數
型號
CS050E
CS100E
CS200E
CS300E
CS400E
CS500E
IPN
原邊額定輸入電流
50
100
200
300
400
500
A
IP
原邊電流測量范圍
0～±100
0～±200
0～±400
0～±600
0～±800
0～±800
A
VOUT
副邊額定輸出電壓
4±1%
V
VC
電源電壓
±12～±15(±5%)
V
IC
電流消耗
VC=±15V <20
mA
Vd
絕緣電壓
在原邊與副邊電路之間2.5 KV有效值/50Hz/1分鐘
εL
線性度
<1
%FS
V0
零點失調電壓
TA =25℃ <±25
mV
VOM
磁失調電壓
IPN→0 <±20
mV
VOT
失調電壓溫漂
IP=0 TA=-25～+85℃ <±1
mV/℃
Tr
響應時間
≤3
μs
f
頻帶寬度(-3dB)
DC～20
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
℃
RL
負載電阻
≥10K
Ω
標準
Q/3201CHGL02-2007

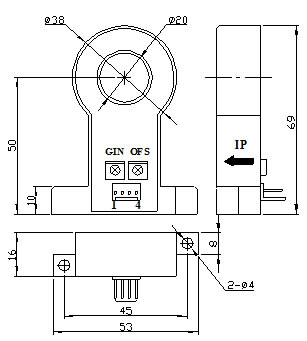

外形尺寸

CS500E系列霍爾電流傳感器安裝尺寸
引腳說明：1：+15V 2：－15V 3：Vout 4：0V(電源地) OFS：零點調節 GIN：幅度調節

CS500E系列霍爾電流傳感器

CS500E系列霍爾電流傳感器
