 產品名稱： CS040G系列霍爾電流傳感器
型號規格： CS040G系列霍爾電流傳感器
  放大圖片 放大圖片
產品類別： 常規產品 -- 低壓電器 -- 電流傳感器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 奇霍
產品產地： 江蘇
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916500500
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
CS040G系列霍爾電流傳感器產品詳細說明：
CS040G系列霍爾電流傳感器應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種 不規則波形的電流。

CS040G系列霍爾電流傳感器電參數


型號
CS010G
CS020G
CS030G
CS040G

IPN
原邊額定輸入電流
10
20
30
40
A
IP
原邊電流測量范圍
0～±20
0～±40
0～±60
0～±80
A
VOUT
副邊額定輸出電壓
1±1%
V
VC
電源電壓
±12～±15(±5%)
V
IC
電流消耗
VC=±15V                     <20
mA
Vd
絕緣電壓
在原邊與副邊電路之間2 .5KV有效值/50Hz/1分鐘

εL
線性度
<1
%FS
V0
零點失調電壓
TA =25℃ <±30
mV
VOM
磁失調電壓
IPN→0 <±20
mV
VOT
失調電壓溫漂
IPN=0  TA =-25～+70℃        <±1
mV/℃
Tr
響應時間
≤3
μs
f
頻帶寬度(-3dB)
DC～20
kHz
TA
工作環境溫度
-25～+70
℃
TS
貯存環境溫度
-40～+85
℃
RL
負載電阻
≥10K
Ω

標準
Q/3201CHGL02-2007



外形尺寸 輸入電流--輸出電壓

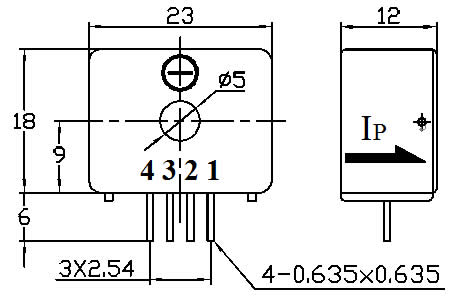

CS040G系列霍爾電流傳感器外形尺寸

CS040G系列霍爾電流傳感器

CS040G系列霍爾電流傳感器
