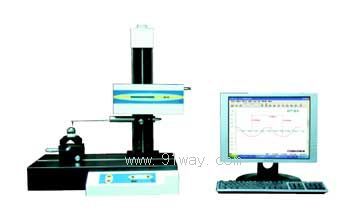

 產品名稱： JB-5C粗糙度儀
型號規格： JB-5C粗糙度儀
  放大圖片 放大圖片
產品類別： 常規產品 -- 儀器儀表 -- 粗糙度儀
分欄標簽
 參考價格： 廠價直銷
產品品牌： 上光
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
JB-5C粗糙度儀產品詳細說明：
產品簡介：
JB-5C粗糙度輪廓儀廣泛應用于機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業。儀器驅動箱提供了一個行程為100毫米長的高精度直線基準導軌，傳感器沿導軌作直線運動，位移量通過精密光柵位移傳感器進行數據采集。驅動箱可通過水平調節鈕作±10度的水平調整，并可分別通過控制箱的操作鍵或軟件界面進行水平和垂直方向的移動。儀器帶有電腦及專用測量軟件，在WINDOWS XP操作系統下的測量軟件操作直觀方便，功能豐富。

JB-5C粗糙度輪廓儀可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、臺階等形狀參數。

輪廓粗糙度儀

技術參數：



型號

JB-5C

粗糙度測量

測試參數

Ra,,Rz,RS,RSm,Rp,Rv,Rq,Rt,Rmax,D, Rmr曲線等

取樣長度

L: 0.08, 0.25, 0.8, 2.5,8mm

評定長度

1L-5L可任意長度

測量范圍

Ra 0.01-10μm

最小顯示值

0.001um

范圍與分辨率之比

65,536:1

儀器示值誤差

≤±5%

測量工件最大高度

300mm

采樣速度

0.5 mm/sec，1mm/sec

移動速度

2 mm/sec

軸向測量范圍

40 mm

線性區

垂向Vertical 600 um

軸向測量范圍

100mm

小孔測量范圍

≥ф5 mm

可調工作臺

旋轉角度:±10度
擺動范圍 :±10度
X-Y移動范圍:15 mm

輪廓測量

測量范圍

X：100mm Z：10mm

傳感器量程

X：100mm Z：10mm

范圍與分辨率之比

65,536:1

半徑誤差

0.1%-1.0%

使用范圍

X：100mm Z: 370mm

操作系統

Win98/2000/XP

電源

AC220V±10% 50HZ

標準配件，附件

粗糙度輪廓儀主機
支柱及大理石底部
控制器
驅動裝置
傳感器
可調工作臺
V型臺
夾具
標準型觸針
小孔型觸針
輪廓觸針
粗糙度樣板
輪廓標準球
計算機打印機
說明書

凈重

110 Kg

尺寸

620mm*400mm*720mm

JB-5C粗糙度儀

JB-5C粗糙度儀
