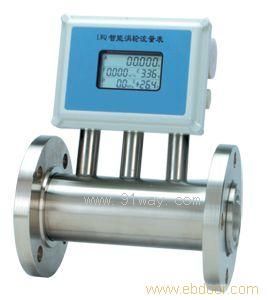

LWQ-D智能溫壓補償型氣體渦輪流量計產品詳細說明：

一、概述
LWQ-D型氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。

該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。 適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。

該系列流量計采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，通過微處理單元對由溫度和壓力檢測模擬通道、流量傳感器通道采集的信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，在液晶顯示器將全部數據（瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量）直觀的顯示出來，并可輸出工況、標況脈沖信號、4-20mA、RS485、IC卡信號等多種通訊信號。儀表采用內置鋰電池和外供24VDC雙供電方式，當用戶不需要任何信號輸出功能時可不用對儀表24VDC外供電，儀表自動切換到內置鋰電池供電，電池電量可連續工作3年以上。該類渦輪流量計為防爆產品，防爆等級為：ExdIIBT6。

二、產品特點
優質合金渦輪，具有更高的穩流和耐腐蝕作用
進口優質專用軸承，使用壽命長
計量室與通氣室隔絕，保證了儀表的安全性
可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值
流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h
智能化儀表系數多點非線性修正
內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
儀表系數、累計流量值掉電十年不丟

三、技術參數：
1．基本參數：表1

儀表口徑及連接方式	25、40、50、80、100、150、200、250采用法蘭連接
	25、40可采用螺紋連接
精度等級	±1.5%R、±1%R
量程比	1:10；1:20；1:30
顯示方式	寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量
儀表材質	表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁
溫度、壓力傳感器	內置
被測介質溫度（℃）	-30℃～+80℃
環境條件	介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa
通訊信號	三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC卡信號
供電電源	內置鋰電池、外供24VDC雙供電
傳輸距離	≤1000m
信號線接口	內螺紋M20×1.5
防爆等級	ExdIIBT6
防護等級	IP65

2.測量范圍及工作壓力：表2（注：表2所示測量范圍均為工作狀態下流量范圍）

型號規格	公稱通徑	流量范圍（m3/h）	始動流量（m3/h）	工作壓力（MPa）	安裝形式
LWQ-25A	25 （1"）	0.7-7	0.6	4.0	法蘭（螺紋）
LWQ-25B		1.5-15	1.0	4.0
LWQ-25C		3-30	2.0	4.0
LWQ-40A	40 （1.5"）	4-40	2.5	4.0	法蘭（螺紋）
LWQ-40B			8-80	4.0
LWQ-50A	50 （2"）	10-100	3.5	4.0	法蘭
LWQ-50B		15-150	4	4.0	法蘭
LWQ-80	80 （3"）	15-300	4	1.6	法蘭
LWQ-100	100（4"）	20-400	5	1.6	法蘭
LWQ-150	150（6"）	50-1000	8	1.6	法蘭
LWQ-200	200（8"）	100-2000	20	1.6	法蘭
LWQ-250	250（10"）	150-3000	30	1.6	法蘭
LWQ-300	300（12"）	200-4000	40	1.6	法蘭

四、儀表選型
1.選型說明
用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能最佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
2.選型譜表

表3

型 號					說 明
LWQ—	□	—□	/□	/□
類型	D				智能溫度壓力補償型氣體渦輪流量計
儀表口徑		25A/B/C			25mm
		40A/B			40 mm
		50A/B			50 mm
		80			80 mm
		100			100 mm
		150			150 mm
		200			200 mm
		250			250 mm
		300			300 mm
傳感器材質			N		基本材質，優質鋁合金。（最高耐壓：1.0MPa）
			S		不銹鋼材質。（高壓防腐型）
特殊結構				A	氧氣專用結構（脫油脫脂處理）
				B	壓縮空氣專用結構（高流速設計）

例：選用一臺不銹鋼材質氣體渦輪流量計來測量天然氣，要求直接顯示標準狀態下體積流量，用戶測量范圍為10-35m3/h，型號為： LWQ－D－40A/S
