一、 概述：
1、LW－XXF型渦輪流量傳感器（以下簡稱傳感器）為我公司新研制開發的防腐型傳感器，與顯示儀表配套組成渦輪流量計。可測量液體的瞬時流量和累計體積總量，也可以對液體定量控制。傳感器具有精度高壽命長操作維護簡單等特點，廣泛用于工礦、石油、化工、冶金、電廠等行業。傳感器全部采用非金屬材料，測量較強腐蝕性液體尤為適用。是測量腐蝕性液體的理想儀表。
2、傳感器適用于無纖維、顆粒等雜質的液體。
3、如用戶需用特殊型式的傳感器，可共同協商訂貨。需防爆型傳感器時，在訂貨中加以說明。

二、工作原理：
被測液體流經傳感器時，傳感器內葉輪借助于液體的動能而旋轉。此時葉輪葉片使檢出裝置中的磁路磁阻發生周周期性變化，因而在檢出線圈兩端感應出與流量成正比的電脈沖信號，經前置放大器放大后送至顯示儀表。
在測量范圍內，傳感器的流量脈沖頻率與體積流量成正比，這個比值即為儀表系數用K表示：K=f / Q或K＝V / N
式中：f－流量信號頻率（Hz）；
Q－體積流量（m3/h或L/h）；
N－脈沖數；
V－體積總量（m3/L）；
每臺傳感器的儀表系數由制造廠填寫在檢定證書中。出廠時K值已設入配套的顯示儀表中，可顯示出瞬時流量和體積總量,使用廠家切忌改動K值。

三、主要技術參數:

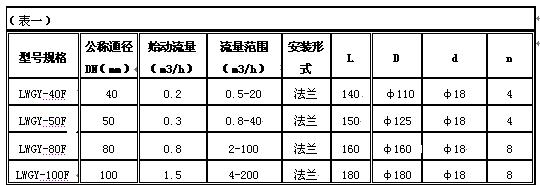

基本參數（見表一）
準確度：1.0級、0.5級；
使用條件：
1、 環境溫度：-20～+50℃；
2、 相對溫度：5%～95%；
3、 介質溫度：-20～+80℃；
4、 防爆等級：ibⅡBT4；
介質壓力：1.0MPa；
　 輸出方式：脈沖輸出或4～20mA兩線制；
安裝方式：法蘭連接；
傳輸距離：傳感器至顯示儀表的距離可達1km

四、標記的含義:
1、LWGY－XXF 脈沖輸出（5～24V DC供電
2、LWGB－XXF 4～20mA兩線制變送輸出（24V DC供電）；
3、LWY－XXF 現場顯示瞬時流量及累計量最大耗電電流25uA。

五、特點:
1、 流量范圍寬，最大量程比可達到1：50；
2、全部采用非金屬材料（軸承采用防腐陶瓷軸承）；
3、適用于測量較強腐蝕性的酸、堿、鹽液體；
4、現場顯示最大耗電電流為25uA

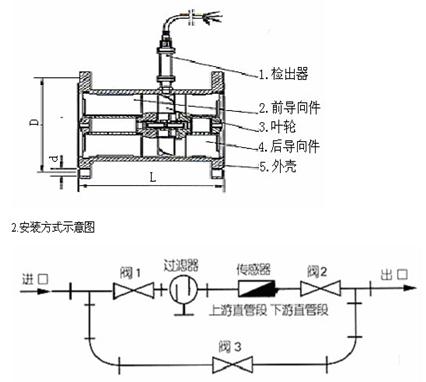

六、傳感器結構及安裝方式

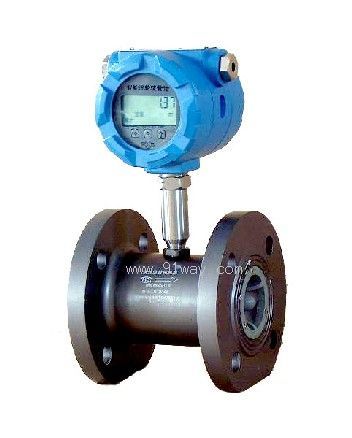

LW-XXF防腐型渦輪流量計
