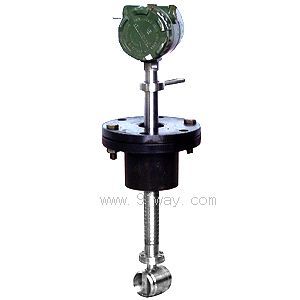

 產品名稱： LUCB插入式渦街流量計
型號規格： LUCB插入式渦街流量計
  放大圖片 放大圖片
產品類別： 常規產品 -- 儀器儀表 -- 渦街流量計
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
LUCB插入式渦街流量計產品詳細說明：
一、概 述
LUCB型插入式渦街流量傳感器可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
LUCB型插入式渦街流量傳感器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。

二、工作原理
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。

三、儀表特點
·可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
·采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
·壓力損失小，量程范圍寬，范圍度達1:25；
·無可動部件，長期穩定，結構簡單便于安裝和維護；
·可測介質溫度達+250℃。

LUCB插入式渦街流量計技術參數
表1

公稱通經（mm）

 250～1500

儀表材質

 1Cr18Ni 9Ti

公稱壓力（Mpa）

 PN1.6Mpa；PN2.5Mpa

被測介質溫度（℃）

 －40～+250℃

環境條件

 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa

精度等級

 示值的±2.5%

量程比

 1:10；1:15

阻力損失系數

 Cd<2.6

輸出信號

 傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
 變送器：兩線制4 ~ 20mADC電流信號

供電電源

 傳感器：+12VDC 、+24VDC（可選）
 變送器：+24VDC
 現場顯示型：儀表自帶3.2V鋰電池

信號傳輸線

 STVPV3×0.3（三線制），2×0.3（二線制）

傳輸距離

 ≤500m

信號線接口

 內螺紋M20×1.5

防爆等級

 ExdIIBT6

防護等級

 IP65

允許振動加速度

 1.0g


儀表選型
A．一般液體和氣體使用流量范圍見表2
表2

公稱通徑
(mm)		 測量范圍(m3/h) 公稱通徑
(mm)

測量范圍(m3/h)

液體

氣體

液體

氣體

250

80-1150

1060-10600

900

970-12000

13000-130000

300

130-1400

1540-15400

1000

1130-16900

17000-170000

400

180-2700

2700-27000

1100

1450-18000

19000-190000

500

280-4200

4240-42400

1200

1630-24400

24400-244000

600

410-6100

6100-61000

1300

2020-25300

27000-270000

700

580-7300

7800-78000

1400

2350-29500

31000-310000

800

720-10800

10850-108500

1500

2550-38000

38200-382000


**液體使用流量范圍的測試條件是常溫水（t=20°C，ρ=1000Kg/m3）。氣體使用測量范圍的測試條件是常溫常壓的空氣（t=20°C，P=101.325Kpa，ρ=1.205 Kg/m3）
B．已知標準狀態下的體積流量換算成工況下的體積流量
一般氣體的計量單位常用標準狀態體積計量單位，即標準立方米/小時（Nm3/h），簡稱“標方”。按以下公式先將標準狀態體積流量換算成工況狀態體積流量，即 立方米/小時 （m3/h）然后再與表3適用流量范圍進行比較。

式中：Q工：被測介質工況狀態下的體積流量。（m3/h）
Q標：被測介質標況狀態下的體積流量。（Nm3/h，20°C，0.1013MPa絕對壓力下）
T標：被測介質工況狀態下的介質溫度。(293.15K)
P工：被測介質工況狀態下的介質壓力，表壓。(MPa)
C．對于飽和蒸汽，可按表3所給質量流量的范圍對照選取。
(單位：t/h)

表3

絕對壓力MPa

0.1

0.2

0.4

0.6

0.8

1.0

1.5

2.0

2.5

3.0

飽和溫度℃

99.7

120.2

143.6

158.8

170.4

179.4

198.3

212.4

223.9

233.8

蒸汽密度kg/m3

0.5903

1.1295

2.1628

3.692

4.1616

5.1415

7.5940

10.038

12.507

15.007

DN250

Qmin

0.904

1.33

1.726

2.096

2.383

2.67l

3.205

3.698

4.438

5.30l

Qmax

4.684

8.999

17.22

25.19

33.08

40.93

60.40

79.68

88.92

97.43

DN300

Qmin

1.302

1.775

2.485

3.108

3.432

3.846

4.65l

5.325

6.39l

7.633

Qmax

6.746

12.96

24.79

36.27

47.63

58.93

86.98

114.7

128.3

140.3

DN400

Qmin

2.314

3.156

4.418

5.365

6.10l

6.383

8.205

9.467

11.36

13.57

Qmax

11.99

23.04

44.08

64.48

84.68

104.8

154.6

204.0

227.6

243.7

DN500

Qmin

3.616

4.93l

6.903

8.383

9.533

10.68

12.82

14.79

17.75

21.20

Qmax

18.74

36.00

68.87

100.8

132.3

163.7

241.6

318.7

355.7

389.7

DN600

Qmin

5.207

7.10l

9.94l

12.07

13.73

15.58

18.46

21.30

25.56

30.53

Qmax

26.98

51.83

99.17

145.1

190.5

235.7

347.9

458.9

512.2

561.2

DN700

Qmin

7.087

9.665

13.53

16.43

18.69

20.94

25.13

28.99

34.79

41.56

Qmax

36.74

70.55

135.0

197.5

259.3

320.9

473.6

624.7

697.1

763.8

DN800

Qmin

9.257

12.62

17.67

21.46

24.40

27.35

32.82

37.87

45.44

54.28

Qmax

47.97

92.15

176.3

257.9

338.7

419.1

618.5

815.9

910，6

997.7

DN900

Qmin

11.27

15.98

22.37

27.16

30.89

34.62

41.54

47.93

57.5l

68.70

Qmax

60.71

116.6

223.1

326.4

428.7

530.4

782.8

1033

1152

1263

DN1000

Qmin

14.46

19.72

27.61

33.53

38.13

42.74

51.8

59.17

71.0l

84.8l

Qmax

74.95

144.0

275.5

403.0

529.3

613.2

966.5

1275

1423

1559


D．選型譜表 表4

型號 說明
LUCB—

□

□

□

□

□

□

連接方式

1











 簡易插入式

2

 球閥插入式

測量介質

1

 氣體

2

 液體

3

 蒸汽

公稱通徑

02

 250mm

03

 300mm

04

 400mm

05

 500mm

06

 600mm

07

 700mm

08

 800mm

09

 900mm

10

 1000mm

11

 1100mm

12

 1200mm

13

 1300mm

14

 1400mm

15

 1500mm

結構形式

Z

 一體式儀表

F

 分體式儀表

轉換器類型

N

 傳感器型：+12V或24V供電，輸出三線制脈沖信號

A

 變送器型：+24V供電，輸出二線制4～20mA

B

 智能型：鋰電池供電，現場顯示無信號輸出

C

 智能型：+24V供電，現場顯示并輸出二線制4～20mA

C1

 智能型：+24V供電，現場顯示并帶有RS486通訊協議

防爆等級

N

 標準型，不防爆

E

 隔爆型，ExdIIBT6

安裝尺寸
1.結構形式

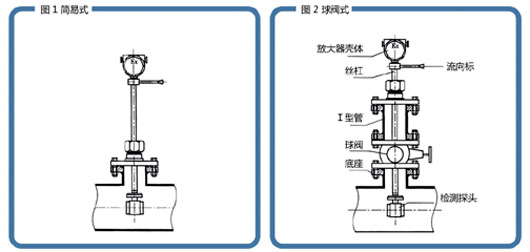

LUCB插入式渦街流量計結構圖

 圖1 簡易式　圖2 球閥式

2.簡易式流量計安裝方法
在滿足流量計直管段要求的安裝點上開一個Φ100的圓缺。
用Φ109×4.5mm基座的下管段與管道上開好口的圓缺焊接，基座焊接后目測不得有明顯的歪斜。
將測速探頭插入管道中，調整好插入深度使測頭中心與管道的中軸想吻合，測頭中心線與管道中軸線的夾角不應大于5度，然后調整好流向標使其與流體的流向相同。
把法蘭或球閥與焊接好的基座對接，用螺栓緊固好。

3.球閥式流量計（有截止閥型）安裝和拆卸方法
Ÿ 技術要求
Ø 未注尺寸和材料均由用戶根據耐壓強度和防腐要求自行確定。
Ø “安裝基座”在管道上的位置應端正，直觀應無明顯的偏斜。
Ø 非鋼制管道可用夾箍固定“安裝基座”，但夾箍上必須有圖中所示的空隙尺寸85mm，以便在安裝球閥時由此空隙穿入螺栓M16×65。
Ø 法蘭連接尺寸的標準： GB4216.4-84。

LUCB插入式渦街流量計外形尺寸

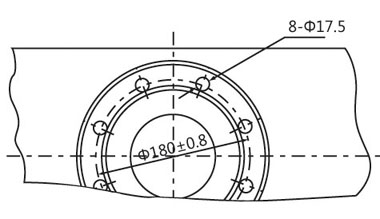

LUCB插入式渦街流量計安裝尺寸1
LUCB插入式渦街流量計安裝尺寸2

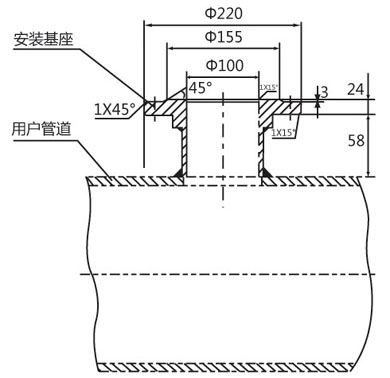

圖3

安裝基座示意圖
安裝步驟
在第一次安裝時，如果被測管道允許斷流，可按照安裝基座示意圖(圖3)，在被測管道上滿足直管段長度要求的位置開一個Φ100孔，完成“安裝基座”與管道的連接。然后按照安裝示意圖(圖2)完成全部安裝工作。也可以安裝球閥后暫時關閉球閥，以不影響管道輸送流體，待以后再安裝傳感器。
在第一次安裝時，如果被測管道不允許斷流，可以在管道尚未開孔的情況下，先完成“安裝基座” (圖3)在管道上的固定和密封，再安裝球閥，然后用不停水鉆孔機鉆孔。鉆孔后，拆下不停水鉆孔機，安裝傳感器；或拆下不停水鉆孔機，暫時關閉球閥，待以后安裝傳感器。 不停水鉆孔機在球閥上的安裝和拆卸方法與傳感器的安裝和拆卸方法基本相同，在此不另作說明。

注意①：安裝球閥前，必須檢查球閥，應能完全打開和完全關閉。必須使球閥由全開到全關，再由全關到全開。當球閥的限位片由全關的位置轉到全開的位置時，閥芯必須處在全開狀態，否則應修整限位片。
注意②：安裝球閥時，較長的一端與管道上的“安裝基座”連接。
