JCDY,JCDY-2系列直流電壓繼電器產品詳細說明：

JCDY,JCDY-2系列直流電壓繼電器(以F簡稱繼電器)用于電站或其它的場合的各種直流電源的過電壓、欠電壓檢測或保
護，可作為直流屏、鎘鎳電池屏的配套使用。該繼電器采用集成運放電路，出口采用中間繼電器，具有輸出容量大、穩定可靠、動作靈敏、整定誤差小、返回系數高(過壓)、線性好、無噪聲、采用數字撥碼設置動作值，使用直觀方便等特點，足直流系統中電壓測量元件理想更新?lián)Q代產品。

2.主要技術參數

規格	保護方式	整定范圍（DC）
JCDY-2/G220V	過壓保護	220-279V
JCDY-2/G220V	久壓保護	180-220V
JCDY-2/G110V	過壓保護	110-150V
JCDY-2/G110V	久壓保護	80-110V
JCDY-2/G48V	過壓保護	48-56V
JCDY-2/Q48V	久壓保護	40-48V
JCDY-2/G220V特殊性	過壓保護	160-299V　280-320V

額定直流電壓：220V、110V、48V。
返回系數：過壓不小于0.97；欠壓不大于1.03。
整定誤差：不大于±2％。
動作時間：在正常條件下，動作時間不大于25ms；
返回時間：在正常條件下，返回時間不大于25ms；
功率消耗：不大于10W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

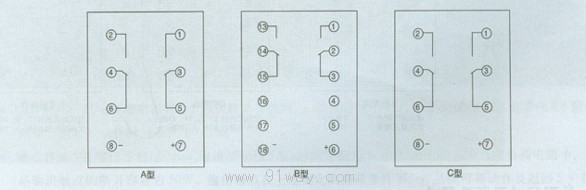

3.JCDY,JCDY-2系列直流電壓繼電器內部接線

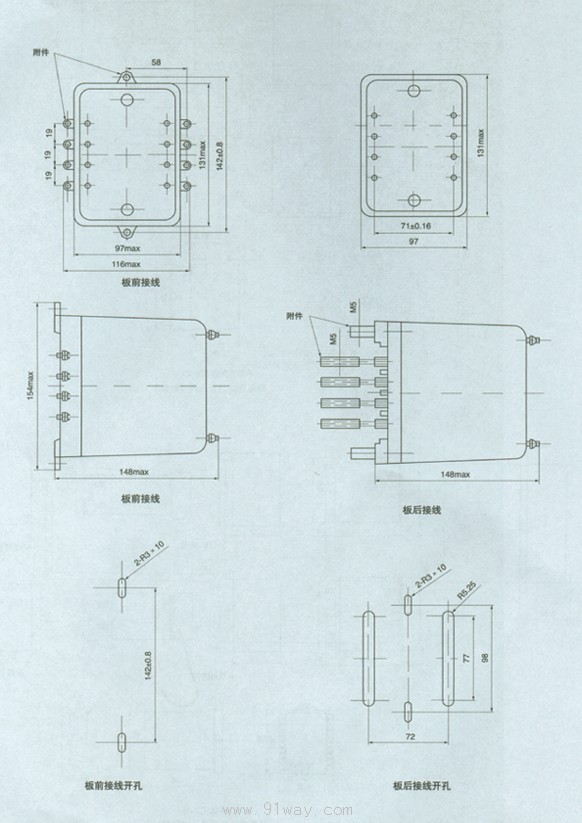

4.外形及開孔尺寸

A：凸出式固定接線殼體；

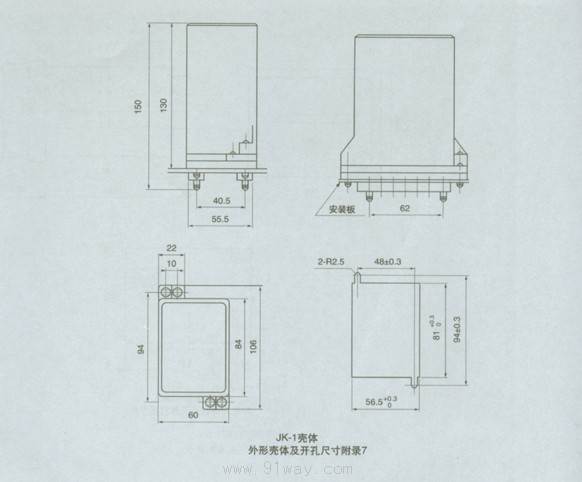

B：凸出式插拔結構殼體7。

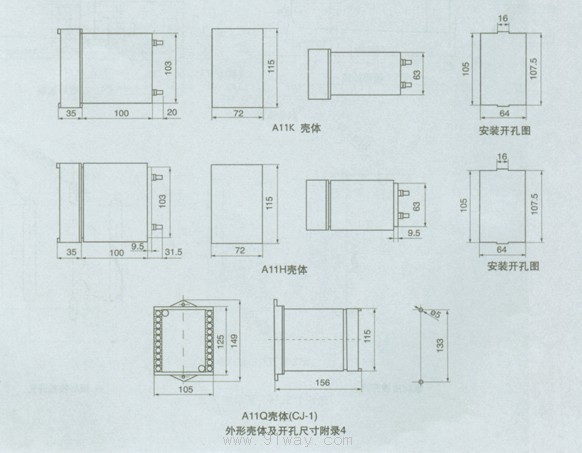

C：嵌裝式插拔結構殼體4



JCDY,JCDY-2系列直流電壓繼電器
