JH系列靜態型重合閘繼電器產品詳細說明：

1、用途
JH系列靜態型重合閘繼電器用于輸電線路的三相一次重合閘接線中作為主要元件

2、特點
2.1 無需更改繼電器屏后接線就可替代DH系列重合閘繼電器，見表1；
2.2 用數字開關整定重合閘延時時間，刻度誤差小、精度高，改變定值無需復校；
2.3 重合閘準備動作時間，恒定為20S，不受外部電壓和環境溫度影響；
2.4 外部啟動重合閘，采用光耦隔離。抗干擾性能好。

3、主要技術數據
3.1 直流額定電壓：48V、110V、220V；
3.2 中間繼電器電流線圈的直流額定保持電流：0.25A、0.5A、1A、2.5A；
3.3 時間繼電器整定范圍用0.1S～9.9S，級差0.1s；
3.4 功率消耗
3.4.1 中間繼電器功耗在110V和220V額定電壓下，電壓線圈功率不大于8W。 在額定電流下，電流線圈功耗不大于4W。
3.4.2 除中間繼電器外，重合閘繼電器總功耗在220V額定電壓時不大于5W，在110V額定電壓下不大于3W。

表1 　取代產品型號對照表：

型　　號	等同取代產品型號
JH-1	DH-1、DH-2A
JH-2	DCH-1
JH-3	DH-3
JH-4	DH-4

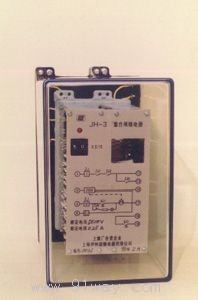

JH系列靜態型重合閘繼電器
