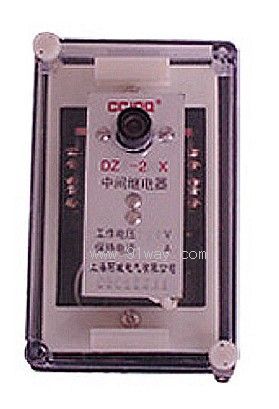

DZ-200X中間繼電器產品詳細說明：

用途
DZ-200X中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。

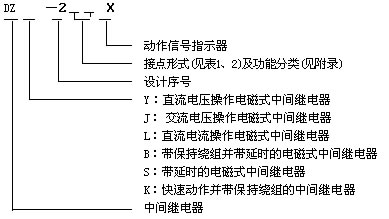

型號

DZY、DZL、DZJ觸點形式對照表：
表1

觸點編號	01	02	03	04	05	06	07	08	09	10	11
觸點形式	002	006	202	220	240	400	402	420	600	602	620
觸點編號	12	13	14	15	16	17	18	19	20	21	22
觸點形式	800	004	060	062	080	242	260	422	440	024	204

DZB、DZS、DZK觸點形式對照表： 表2

觸點編號	1	2	3	4	5	6	7	8	9
觸點形式	002	006	202	220	240	400	402	420	600

附錄：DZB、DZK、DZS功能分類
DZB型號分類：
1.一個電壓繞組，一個電流繞組，均可作為工作繞組和保持繞組；
2.一個電壓工作繞組，二個電流保持繞組；
3.一個電壓工作繞組，二個電流保持兼阻尼繞組，阻尼繞組固定短接，動作時間為0.06s以上；
4.一個電壓工作繞組，二個電流保持兼阻尼繞組，組尼繞組可變聯接。阻尼繞組不短接時動作時間0.045s 以下，短接時動作時間為0.06s以上；
5.一個電壓工作繞組，四個電流保持繞組；
6.一個電壓工作繞組，四個電流保持兼阻尼繞組，阻尼繞組可變聯接。阻尼繞組不短接時動作時間0.045s 以下，短接時動作時間為0.06s以上；
7.一個電流工作繞組，一個電壓保持繞組，一個阻尼繞組，阻尼繞組可變聯接。阻尼繞組短接時返回時 間0.5s以上；
8.一個電流工作繞組，一個電流保持繞組，一個電壓保持繞組，動作時間0.03s以下。

DZK型號分類：
1.一個電壓工作繞組，動作時間0.015s以下；
2.一個電壓工作繞組，二個電流保持繞組，動作時間0.015s以下；
3.一個電壓工作繞組，三個電流保持繞組，動作時間0.015s以下；
4.一個電壓工作繞組，一個電壓保持繞組(帶附加電阻)。

DZS型號分類：
1.動作延時：0.06s以上；
2.動作延時：0.11s以上；
3.返回延時：0.5s以上；
4.返回延時：1.1s以上；
5.返回延時：不短接阻尼繞組時0.4s以上，短接阻尼繞組時0.8s以上；

注：DZY、DZJ為一個電壓工作繞組；DZL為一個電流工作繞組；DZK電壓繞組均要接外附電阻。

主要技術數據
額定電壓：直流 220V、110V、48V、24V；
交流 380V、220V、127V、110V、100V、60V、48V、36V、12V。
額定電流：0.25A、0.5A、1A、2A、4A、8A。
動作值、保持值：a.動作電壓與保持電壓不大于70%額定電壓，DZJ—200動作電壓不大于80%額定電壓，不小于30%額定電壓；DZK—200及DZB—243不小于50%額定電壓。
b.動作電流與保持電流不大于80%額定電壓。
返回值 ：不小于5%額定值。DZB—200及DZS—200不小于3%額定值。
功率消耗：不大于5W。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

DZK外附電阻值

規格(V)	220	110	48	24
外附電阻值(Ω)	5100	1200	220	56

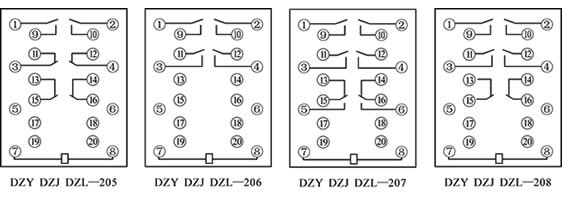

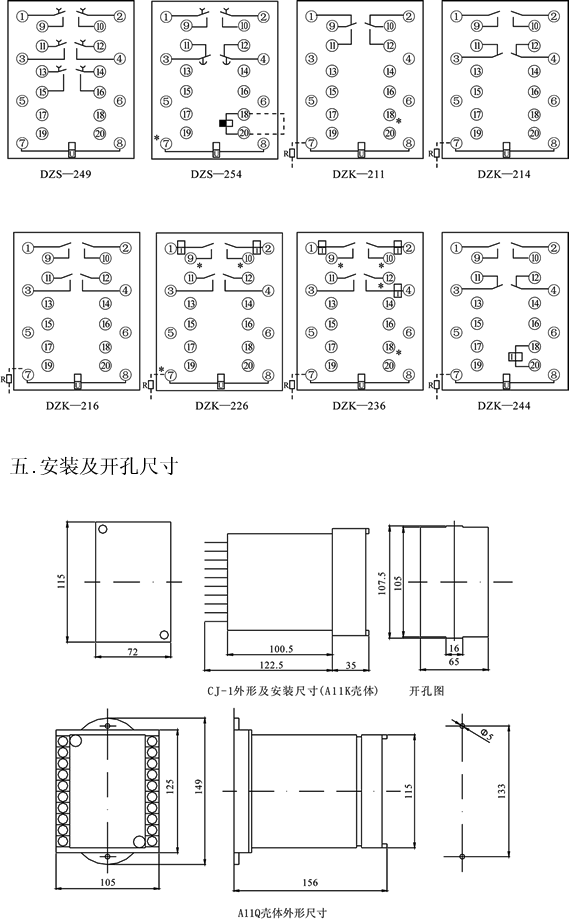

內部接線圖
