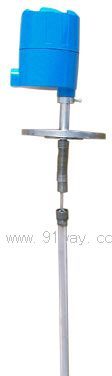

DFL-901浮筒液位變送器產品詳細說明：

DFL-901浮筒液位變送器是DDZ－Ⅲ系列儀表之一，其變送部分采用杠桿原理和測量轉角的方法，直接測量內筒在液體中所受的浮力，經高精度的應變式傳感器獲取與物位變化一致的測量信號，此信號經專用電路轉換成4－20mA的標準信號輸出。

特點
1、測量范圍寬0－6m,特殊要求可測10m；
2、測量部分和傳感部分隔離，耐腐蝕，耐高溫（400℃）、高壓（22MPa）；
3、傳動可靠，安裝方式靈活，既能對各種罐體帶壓測量，又能對污水池等敞口容器測量；
4、測量筒可做成軟管，替代投入式液位變送器，解決投入式液位變送器頭部傳感器堵塞后，測量不標準的問題。

技術參數
1、工作電壓：24VDC
2、輸出信號：4－20mA 二線制
3、負載電阻：≤750Ω
4、測量精度：1.0％
5、工作壓力：1.6、2.5、4.0、6.4、16、22MPa
6、工作溫度：≤120℃ ≤400℃（高溫型）
7、接液材質：碳鋼或1Cr18Ni9Ti
8、法蘭標準：JB/T82.1 平面法蘭JB/T82.2-94凸面法蘭（DN40）
9、防爆等級：iaⅡCT5

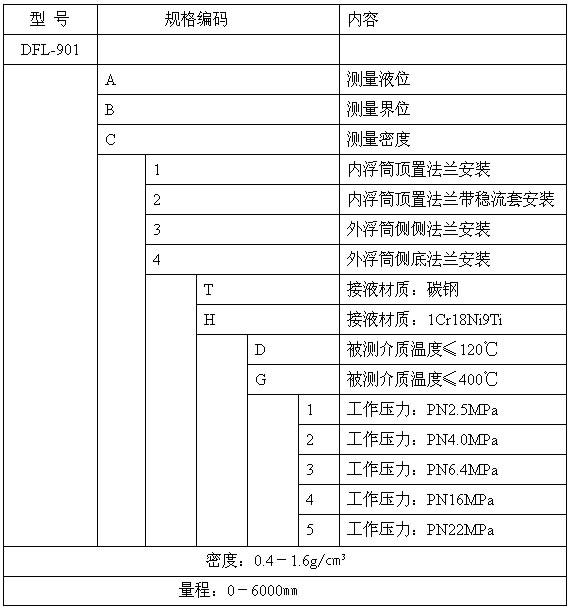

產品選型表：浮筒液位變送器


選型舉例如：DFL-901A1TD2－0.9－5000；表示
測量類型：A—為液位測量
安裝方式：1—為內浮筒頂置法蘭安裝，
測量材質：T—為碳鋼，
工作溫度：D—小于120℃，
工作壓力：2—4.0MPa，
介質密度：0.9g/㎝3，
量 程：5000㎜。

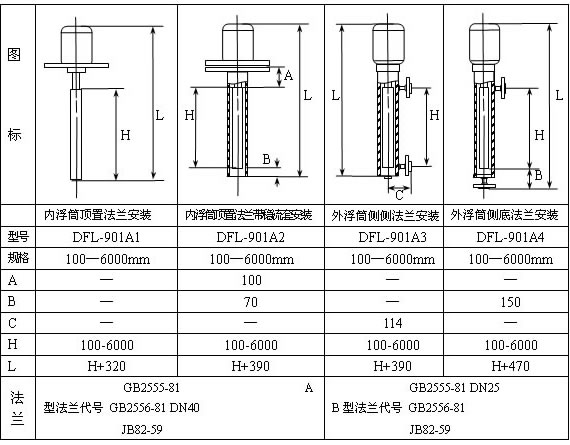

外型尺寸



接線圖


“+、－”表示：24VAC電源及4-20MA輸出
“S”表示：量程調整
“Z”表示：零點調整
