T2S系列小型三相同步發電機產品詳細說明：

T2S系列小型三相同步發電機是適用于內燃機拖動的小型發電設備，可供城鎮、農村、廠礦、企業、學校、醫院等單位做動力或照明使用，也是農業排灌和移動作業單位的方便電源。發電機采用可控硅分流的諧波勵磁系統，有較高的穩壓精度。 較小發電機在不采用可控硅分流勵磁系統時仍有一定自勵恒壓能力，性能穩定，使用方便。發電機采用凸極旋轉磁場式結構。定子上除嵌有電樞繞組外還嵌有三次諧波繞組。當內燃機帶動轉子旋轉時，定子上的三次諧波繞組相對與轉子磁場的相對運動將使諧波繞組上產生交流電勢，這一交流電勢經整流后供給勵磁繞組，使磁場不斷加強。定子上的電樞繞組在不斷加強的磁場作用下將產生交流電勢，并不斷升高，直至達到額定電壓開始穩定運行。

T2S系列小型發電動的防護等級為IP21；B級絕緣；冷卻方法為IC411；以連續工作制S1為基準的連續定額；額定電壓400V；額定功率因數0.8（滯后）；額定轉速1500r/min；電機接法為有中性點的星形接法；結構安裝型式為IMB3和IMB35兩種。電機可根據用戶要求制成濕熱帶型，濕熱帶型發電機除符合小型發電機的標準外，還符合溫熱帶中小型電機技術要求的規定。
在下列海拔和環境空氣溫度條件下，發電機應能額定運行:
1．海拔不超過1000m
2．環境溫度隨季節變化，但不高于40 ℃ 、低于-15 ℃ ，按需可為-25 ℃ 或 - 40 ℃。

一、發電機的機座號和功率對應關系如下表

電機機座號	功率（ KW ）	機座號	功率（ KW ）	機座號	功率（ KW ）
160S1 160S2 160M 180S1 180S2	3 5 7.5(8) 10 12	180M 200S 200M 225S 225M	16(15) 20(15) 24 30 40	225L 250M 250L	50 64 75

二、發電機的主要技術參數如下表

性能參數	技術指標	性能參數	技術指標
穩態電壓調整率	± 1～5%	瞬態電壓調整率	85～12%UN
空載電壓整定范圍	95～105%UN	電壓恢復時間	1S
不對稱負載線電壓偏差	5%	空載線電壓波形畸變率	10%

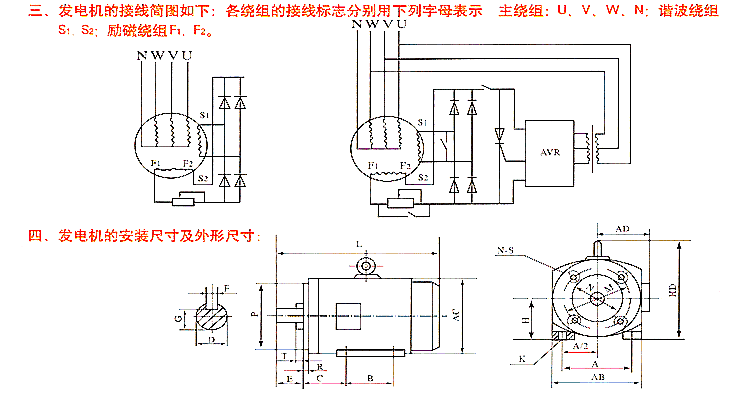

機座號	安 裝 尺 寸																外形尺寸
	A	A/2	B	C	D	E	F	G	H	K	M	N	P	N-S	T	R	AB	AC	AD	HD	L
160S	254	127	178	108	38	80	10	33	160	15	272	258	295	4-M10	5	0	314	295	210	351	528
160M																					558
180S	279	139.5	203	121	42	110	12	37	180		290	260	348	6-M8			349	350	244	422	580
180M			241																		620
200S	318	159	228	133	48		14	42.5	200	19	300	250	348	4-M16			378	376	275	460	655
200M			267																		695
225S	356	178	286	149	60	140	18	53	225		384	360	432	6-M12			426	432	300	520	760
225M			311																		790
225L			356																		840
250M	406	203	349	168	70		20	62.5	250	24	600	550	660	8-M20	6		460	650	530	750	920
250L			406																		950

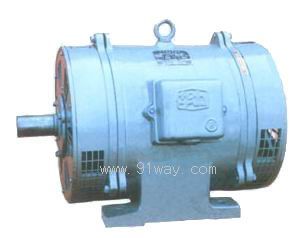

T2S系列小型三相同步發電機
