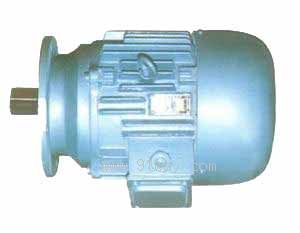

YDEZ系列雙速錐形轉子制動三相異步電動機產品詳細說明：

YDEZ系列雙速錐形轉子制動三相異步電動機將電機的定子鐵芯內圓和轉子鐵芯外圓設計為圓錐面，電動機通電時，作用在轉子上的電磁力分解為軸向和徑向兩部分，其中的徑向分力使電機轉子旋轉，對外輸出機械轉矩，而軸向分力將使轉子產生位移，轉子的軸向移動克服了裝在電機內部彈簧的壓力，使裝在電機風扇內圓上的制動環與電機后端蓋上的制動面脫離，電機隨即運轉。電動機斷電、電磁力消失，風扇上的制動環在彈簧力的作用下貼緊后端蓋剎車面，產生制動力矩，使電機迅速制動。本系列電機斷電瞬間即產生制動力矩，且制動迅速、準確可靠。較其他組裝附加制動器的電機更具有結構簡單、故障環節少、故障率低、使用維護方便等優點，再加上該電機起動轉矩大，起動電流小的特點，因此特別適應各種帶載起動而又要求準確制動的建筑機械使用。也可做為其他有相同使用要求的機械做配套動力。 YDEZ雙速錐轉子電機結構原理與YEZ電機相同，只是該電機有變極變速功能，特別適應要求轉速范圍廣而又要求準確制動的機械。

YEZ和YDEZ系列電機安裝結構型式和防護等級相同，安裝結構型式均為IMB5、IMV1 ；防護等級IP44；單速電機的工作制為S4-25%，雙速電機的工作制，低速為S3-25%,高速為S3-40%；額定電壓380V；額定頻率50HZ；B級絕緣。

電動機工作氣隙和靜制動力矩出廠時已調整好，使用過程中若發現因制動環磨損導致制動力矩下降時，可調整電機后端的調整螺母，減小因制動環磨損而增加的制動間隙，增加制動力矩。

YDEZ系列電機的主要技術參數

型號	功率（ Kw ）	額定電流（ A ）	額定轉速（ r/min ）	接法	堵轉轉矩 額定電流	堵轉電流 額定轉矩	彈簧工作壓力	靜制動力矩（ N/m ）
YDEZ100L—4/6	1.8/1.3	4.4/3.8	1410/920	2Y/ △	6/6.5	2/1.8	250	30
YDEZ100L2—4/6	2.2/1.5	5.4/4.3					275
YDEZ112M—4/6	2.8/2.2	6.7/5.7					390	40
YDEZ112M—4/8	2.4/1.5	5.3/5.0	1400/670		5.5/6.5	1.8/2	275
YDEZ132S—4/6	4.0/3.0	9.5/7.7	1410/910		6/6.5	2/1.8	515	75
YDEZ132M—4/6	5.5/4.0	12.5/10					630
YDEZ132S—4/8	3.3/2.2	7.1/7.0	1400/660		5.5/6.5	1.9/2	390	40
YDEZ132M—4/8	4.5/3.0	9.4/9.0					515	75

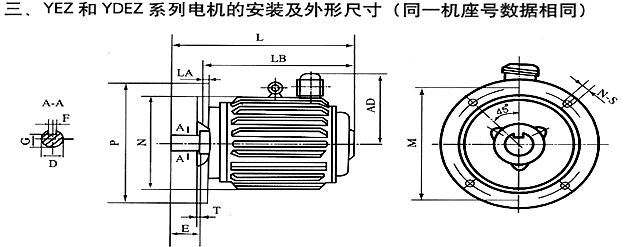

機座號	安 裝 尺 寸										外 形 尺 寸
	D	E	F	G	M	N	P	R	N—S	T	AD	L	LA	LB
100L	28	60	8	24	215	180	250	0	4—15	4	167	441	12	378
112M												454	14	390
132S	38	80	10	33	265	230	300				182	474	16
132M												520		436
160S	42	110	12	37	300	250	250		4—19	5	230	615	18	500
160M												632		517
160L												647		532
