HFL型耐酸混流泵結構特點

1、本泵根據流程所需參數特點，按最佳流動條件設計，泵型采用渦殼式混流泵。
2、本泵采用后開門拉出式結構泵，拆卸維修方便，檢修時可不拆卸聯接管路，便可將泵的軸子取出。
3、軸封采用新型組合式密封，能適合用于輸送含懸浮顆粒的強腐蝕性液體。
4、泵體流道寬敞不易堵塞，汽蝕余量大，軸及軸承設計可靠性高，以保證運行平穩，振動小，噪音低，壽命長。
5、泵的旋轉方向，在軸承支架上用箭頭標明。

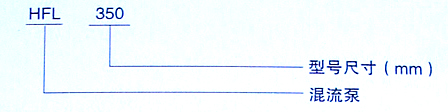

HFL型耐酸混流泵型號意義

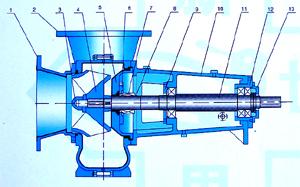

1、前泵蓋 　2、泵體　 3、葉輪螺母 　4、葉輪 　5、后泵蓋 　6、機封壓蓋 　7、機械密封組合
8、軸套 　9、前軸承壓蓋 　10、托架 　11、泵軸 　12、軸承盒　 13、后軸承壓蓋

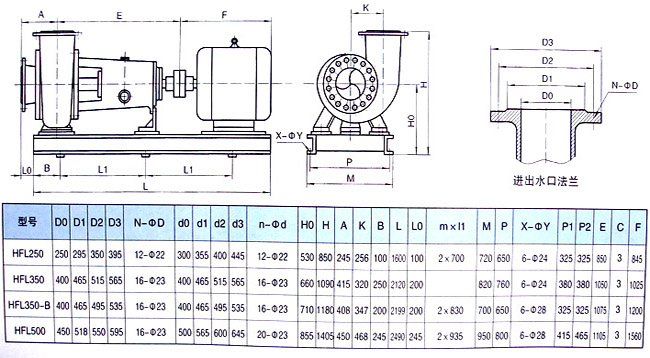

性能參數表

泵的拆卸與裝配
泵的拆卸順序
1.1 拆下冷卻水管
1.2 拆下聯軸器的中間聯接件，拆開泵體與中間支架的聯接螺栓，將轉子部件從泵體中取出。無中間聯軸器的將電機拆去后，退出泵軸子。
1.3 松開葉輪螺母，取出葉輪、鍵。
1.4 拆下泵蓋以及機械壓蓋、軸套等組成的密封部件。
1.5 拆開軸承箱與中間支架的聯接螺栓，將中間支架取出。
1.6 拆卸聯軸器和鍵、軸承蓋、圓螺母等，將軸連同軸承一起朝驅動端從軸承箱中取出。
1.7 拆開軸承和軸。
2、泵的裝配
泵的裝配順序基本可拆卸順序的反向進行，但裝配時機注意檢查各密封面墊片應完好及有關零件的裝配間隙。
泵的安裝
1、開箱后檢查泵和電機無損壞，緊固聯接件無松動，泵進出口內異物等，即可直接送到使用現場安裝。
2、安裝泵機組的預澆基礎凝固后，將底座安放在基礎上，通過墊鐵調正，使泵和電機保持水平。灌漿、待底座、地腳螺栓與基礎緊固后，擰緊地腳螺栓。
3、泵和電機必須對中，聯軸器的同軸度誤差不超過0.1mm，兩聯軸器端面間隙一周上最大差值不超過0.3mm。
泵的起動、停止和運轉
1、起動與停止
(1)檢查軸承箱內油位，應控制在油位中心線上下2mm范圍內。
(2)機泵聯結前檢查電機轉向是否正確。
(3)用手轉動聯軸器，應感覺輕重均勻，泵內無摩擦現象。
(4)檢查外接冷卻水管，沖洗液接管是否通暢。
(5)起動電機，觀察運轉情況應無異常現象。
(6)停止泵運轉時，先關閉進出口管路閥門，停止電機運轉并關閉洗液管閥門。
2、運轉
(1)在開車及運轉過程中，必須經常觀察儀表讀數，注意軸承溫升，密封冷卻水的泄漏和發熱情況，泵振動和雜音等是否正常，如發現異常情況，應及時處理。
(2)軸承最高溫度不得超過80度
(3)軸承油位應保持在正常位置上，不能過高或過低，根據使用情況，定期更換新油。
