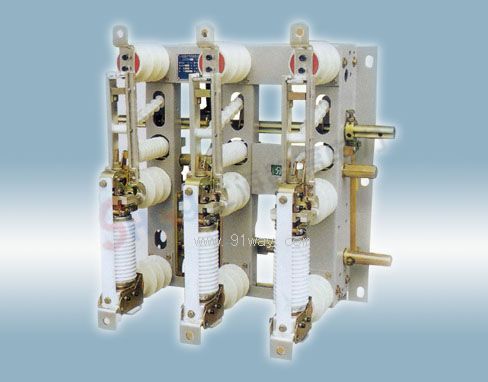

FZN16A-12系列真空負荷開關產品詳細說明：

FZN16A-12系列戶內交流高壓負荷開關--熔斷器組合電器，性能達到GB3804-90《3~63kV交流電壓負荷開關》和IEC420 《交流高壓負荷開關--熔斷器組合電器》國際標準及國家標準。

FZN16A—12系列戶內高壓真空負荷開關適用于6-10kV三相交流50Hz的電網中，作為開斷負荷電流及關合短路電流之用；特別適用于在無油化，不檢修及頻繁操作要求的場所。

該產品具有獨立隔離斷口；手動操作力小，可配用陶瓷管，或玻璃管兩種真空滅弧室，是高壓開關無油化和設備更新?lián)Q代上水平的理想產品。


FZN16A-12系列真空負荷開關負荷開關的技術參數:

序 號	名  稱	單  位	參  數
1	額定電壓	kV	12
2	額定電流	A	630
3	額定有功負載開斷電流	A	630
4	額定閉環開斷電流	A	630
5	5％額定有功負載開斷電流	A	31.5
6	額定電纜充電開斷電流	A	10
7	額定空載變壓器的開斷電流	A	1250KVA變壓器空截電流
8	1min工頻耐受電壓（有效值）.對地．相間	kV	42/48
9	全波雷電沖擊耐受電壓（峰值）.對地．相間	kV	75/85
10	額定峰值耐受電流	kA	50
11	額定短時耐受電流	kA/S	20/3
12	額定短路關合電流	kA	50
13	額定電流開斷次數	次	10000
14	機械壽命	次	10000
15	觸頭允許磨損累計厚度	mm	3
16	相間中心距	mm	210
17	手動操作為距	N.M	＜100
18	外形尺寸：寬X高X深	mm	700×800×300

FZN16A-12系列真空負荷開關真空滅弧室裝配調整的技術參數:

序 號	名  稱	單  位	參  數
1	觸頭開距	mm	8+1
2	接觸行程	mm	3+1
3	平均合閘速度	m/s	0.6±0.2
4	平均分閘速度	m/s	1±0.2
5	三相觸頭分、合閘不同期性	ms	≤2
6	觸頭合閘彈跳時間	ms	≤2
7	帶電體之間及相對地距離	mm	≥125
8	上、下支架間主回路電阻	μ Ω	≤60
