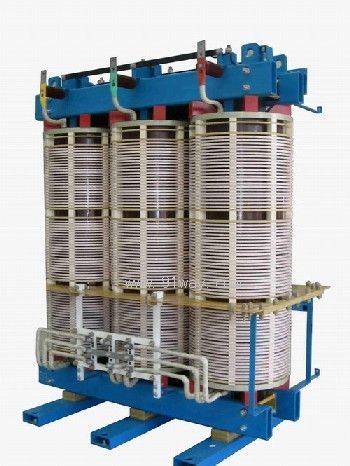

ZTSGN,ZTSFGN變頻器配套用多繞組干式整流變壓器產品詳細說明：

執行標準
1.1IEC61378-1《變流變壓器》
1.2JB/T8636-1997《電力變流變壓器》
1.3GB6450-86《干式電力變壓器》

2使用條件
2.1海拔高度：《1000m
2.2環境溫度：+30℃ -30℃
2.3 空氣相對溫度：≤90%（+25℃）
2.4裝置種類戶內性
2.5安裝場所：無腐蝕性氣體，無明顯污垢等地區
2.6電源電壓：近似于正弦波
2.7用于冶金工業、化學工業、工業驅動、電力、石油、市政供電、污水處理、輕紡、造紙、煤炭、水泥等。
3.結構特點
3.1采用45全斜接縫的疊片結構，降低了空載損耗和噪音，
3.2線圈內部采用特殊工藝、結構，降低了負載損耗，具有體積小、機械強度高及抗短路沖擊能力強等特點。
3.4三繞組變壓器，兩組短路阻抗偏差小，輸出電壓偏小，保證了變頻器受壓平衡。
3.5多繞組變壓器一個周期內脈波數多，減少了諧波對電網的污染。

變頻器配套用三繞組干式整流變壓器（10kV）

型號	額定容量 (kVA)	外型尺寸	總重量	型號	額定容量 (kVA)	外型尺寸	總重量
ZTSGN-400/10	400	1800×1100×1800	2225	ZTSFGN-1700/10	1700	2200×1300×2550	4920
ZTSGN-500/10	500	1850×1100×1900	2490	ZTSFGN-1800/10	1800	2250×1300×2550	5095
ZTSGN-630/10	630	1900×1200×1900	2770	ZTSFGN-2000/10	2000	2300×1300×2600	5460
ZTSGN-700/10	700	1900×1200×2200	2840	ZTSFGN-2100/10	2100	2300×1350×2600	5680
ZTSGN-800/10	800	1950×1200×2200	3010	ZTSFGN-2200/10	2200	2300×1350×2600	5860
ZTSGN-900/10	900	2000×1200×2300	3230	ZTSFGN-2300/10	2300	2350×1350×2700	6030
ZTSFGN-1000/10	1000	2050×1250×2400	3470	ZTSFGN-2400/10	2400	2350×1400×2700	6240
ZTSFGN-1100/10	1100	2100×1250×2400	3685	ZTSFGN-2500/10	2500	2350×1400×2700	6410
ZTSFGN-1250/10	1250	2100×1300×2400	4110	ZTSFGN-2700/10	2700	2350×1400×2700	6680
ZTSFGN-1300/10	1300	2150×1300×2400	4250	ZTSFGN-2800/10	2800	2350×1400×2800	6840
ZTSFGN-1400/10	1400	2150×1300×2500	4450	ZTSFGN-3000/10	3000	2400×1400×2800	7160
ZTSFGN-1500/10	1500	2150×1300×2500	4500	ZTSFGN-3150/10	3150	2400×1400×2800	7380
ZTSFGN-1600/10	1600	2200×1300×2500	4695

注:以上數據僅供參考

變頻器配套用多繞組干式整流變壓器（10kV）

型號	額定容量 (kVA)	外型尺寸	總重量	型號	額定容量 (kVA)	外型尺寸	總重量
ZTSGN-400/10	400	1750×900×1800	2010	ZTSFGN-1600/10	1600	1830×1000×1970	4300
ZTSGN-450/10	450	1780×900×1600	2150	ZTSFGN-1800/10	1800	1920×1040×1950	4590
ZTSGN-500/10	500	1800×900×1680	2300	ZTSFGN-2000/10	2000	1940×1040×1970	4945
ZTSFGN-560/10	560	1800×960×1720	2490	ZTSFGN-2300/10	2300	1990×1080×2000	5450
ZTSFGN-700/10	700	1820×960×1750	2745	ZTSFGN-2500/10	2500	2010×1080×2030	5780
ZTSFGN-800/10	800	1820×960×1800	2870	ZTSFGN-2700/10	2700	2050×1080×2060	6095
ZTSFGN-1000/10	1000	1830×1000×1940	3350	ZTSFGN-3000/10	3000	2180×1120×2050	6570
ZTSFGN-1250/10	1250	1850×1000×1970	3920	ZTSFGN-31500/10	3150	2180×1120×2050	6840
ZTSFGN-1400/10	1400	1800×1000×1950	3920
