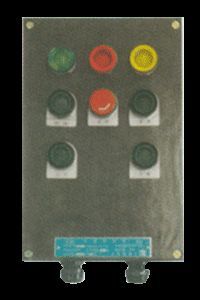

8158系列防爆防腐控制箱產品詳細說明：

用途
8158系列防爆控制箱（以下簡稱控制箱）適用于正常運行時，可能出現爆炸性氣體混合物為ⅡC級T6組及以下的戶內或戶外有遮蔽的生產場所，供交流50Hz電壓至380V，直流電壓至220V的線路中，作為控制接觸器、繼電器、電磁鐵、燈光信號、小型交流電動機、照明和電流指示等電器設備之用。

結構簡介
8158系列防爆防腐控制箱采用模塊化結構，控制箱的外殼為增安型。
按需要可由1—10個單元拼裝組成，按所需控制元件數量確定單元數量，可按工程設計要求進行混合組裝。控制箱的外殼和蓋均采用高強度、防靜電、耐沖擊、耐腐蝕、熱穩定性好和難燃的新穎特種塑料制成，各項性能均達到“防爆電氣設備”標準的各項要求�？刂葡涞姆辣瑯�(biāo)志為ed ⅡC T6�？刂葡涞姆雷o(hù)等級為 IP54。控制箱還適用于強腐蝕環境，防腐蝕等級達到“F2”。每個單元最多可裝8008/2系列隔爆型控制開關6只或8017/2系列隔爆型信號燈9只或8092/3系列隔爆型控制按鈕9只或99T2—A增安型電流表6只或UK5N增安型接線端子70節等5種用德國引進技術制造的防爆電器元件。配裝數量可根據工程設計需要選定。

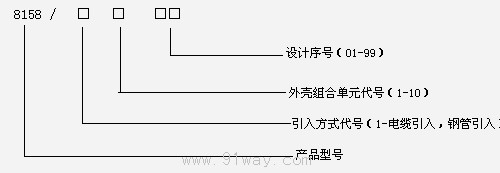

8158系列防爆防腐控制箱型號含義



8158系列防爆防腐控制箱技術數據
1.控制箱的引入分電纜引入和鋼管引入，引入電纜的外徑為φ9mm～φ15.5mm，連接鋼管的螺紋外徑為G3/4"。
2.控制箱內裝元件的主要參數如下

表2 控制開關主要參數

使用類別	開關型號		To.95(ms)
	8008/2-0	8008/2-1
AC1	380V　　16A		—
AC3	—	380V 16A	—
AC11	380V　　 　6A		—
DC1	220V	0.8A	3
DC11	220V	0.4A	300

8092/3系列隔爆型控制按鈕在不同使用類別下的工作電壓和工作電流值按表3

額定工作電壓額定工作電源使用類別	60V	110V	220V	380V	To95(ms)
AC11	—	—	6A	2A	—
DC11	2.5A	1.6A	0.25A	—	45
	1.6A	1A	0.25A	—	150
	1A	0.6A	0.25A	—	300
DC1	4A	2.5A	0.4A	—	3

8017/2系列隔爆信號燈主要參數按表4
表4 信號燈主要參數

額定電源電壓	額定消耗功率	發光件顏色
12V 　　24V	1.5W	紅 黃 綠 白
28V 　　42V
48V 　　60V～
110V/127V～
220V/240V～
380V～

99T2-A增安型過載電流表
絕緣電壓 660V
消耗功率 0.2W
量程 　　0～1A，0～5A。
過載倍數 5倍
測量系統 通過電流互感器連接或直接連接，是動鐵式的測量?jī)x表。
測量精度 2.5級
控制箱適用于8H工作制。
