LJ-Φ75型零序電流互感器產品詳細說明：

LJ-Φ75型零序電流互感器適用于戶內、額定頻率50HZ或60HZ、額定電壓35KV及以下的小接地電流系統中供電纜接地保護用。與本型零序電

型號含義
LJ-Φ75
L-電流互感器
J-接地保護用
Φ75-三相電纜外徑的上限值

結構簡介
本系列零序電流互感器的鐵心為環形，二次繞組均勻繞制在鐵心上，用夾件夾緊鐵心，夾件備有安裝孔。
技術參數
本系列零序電流互感器一次主絕緣由電纜保證，產品僅考核二次繞組的絕緣性能。二次繞組對地能承受3KV工頻耐壓。
本系列零序電流互感器的靈敏度滿足下表的要求：

型號	連接線電阻 （Ω）	繼電器啟動電流 （A）	靈敏度 （A）	繼電器刻度值 （A）	額定電流比 （A）
LJ-Φ75	1	0.1	6-10	0.1-0.2	30/1

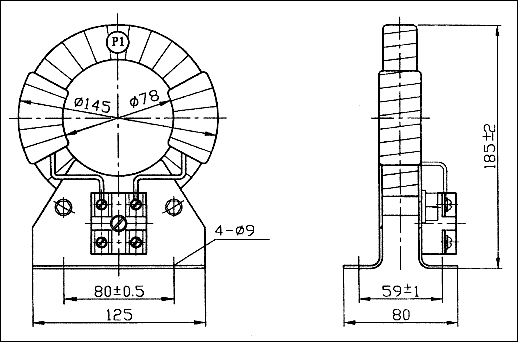

外形及安裝尺寸

電流互感器配套使用的繼電器型號為DL-11/0.2型。

LJ-Φ75型零序電流互感器
