BCQ-GL型起重量限制器產品詳細說明：

一、概述：
BCQ-GL型起重量限制器是專業的起重機械安全保護裝置，專門用于各種型號規格的電動葫蘆單梁式起重機。該裝置具有聲報警、立即報警、切斷起重機起升電機回路和顯示起吊重物重量等功能，可避免起重設備因過負荷超載造成的設備和人身事故。因此它對冶金、機械、礦山、鐵路、碼頭、倉庫等行業現代化安全生產，具有極其重要的意義。
該產品在設計上采用了先進的計算機技術，有自動校核檢查和零點自動跟蹤能力，具有功能強，結構緊湊、操作校準方便、工作穩定、安裝維修方便等優點。

二、限制器的主要特點
2.1由于采用了先進的抗干擾器件和獨到的軟件設計，本裝置有極強的抗干擾能力；
2.2為了便于安裝，本裝置的各部件在工廠已按技術標準用精度儀器分別調校，現場安裝時一般不再需要進行調試(見安裝和調試部分)；
2.3為了便于精確顯示穩重值，限制器采用了軟件調節記憶技術，調正時便捷直觀；

三、BCQ-GL型起重量限制器技術指標

3.1適用范圍：0.5T～32T各種規格的電動葫蘆單梁式起重機；
3.2系統誤差：小于±5%(F·S)；
3.3告警方式：聲光報警；
(1)預報警點：當起吊重量達到額定起吊重量的90%時，發出斷續的報警聲(短聲)，顯示重物重量；
(2)額定值報警：當起吊重量達到額定起吊重量的100%時，發出斷續的報警聲(長聲)，顯示重物重量；
(3)立即報警：當起吊重量達到額定起吊重量的110%時，發出連續的報警聲，紅色指示燈亮，且自動切斷起重機上升接觸器電源，顯示重物重量；
3.4傳感器的靜強度：傳感器的靜強度為額定載荷的1.5倍；
3.5工作溫度：-20℃～+60℃；
3.6相對濕度：45%～95%；
3.7電源電壓：AC380V，50HZ或按用戶要求；
3.8繼電器觸點容量：繼電器觸點容量為AC380V，2A；
3.9控制器的耐壓：為2000V；
3.10顯示方式：四位LED(紅色)數字顯示起重量，小數點為2位。
四、工作原理

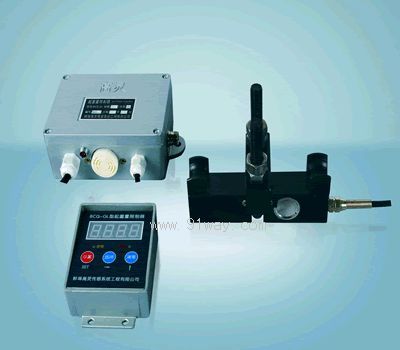

BCQ-GL型起重量限制器由兩大部分組成，傳感器和控制器。當起重機械起吊重物，重量傳輸?shù)絺鞲衅魇箓鞲衅鳟a(chǎn)生微量電壓變化，經儀表放大器放大后經高分辨率的A/D轉換器變成數字信號。數字信號直接由單片計算機讀取，經處理后換算成重量值。該值與額定比較如達到110%的額定值輸出一對無源繼電器觸點信號(常閉)，用來切斷起升電機電源，另外重量值可根據控制器的命令送到控制器處理后顯示出額定重量，起重重量預報警和報警聲響。工作原理如圖。
五、安裝調試
5.1傳感器的安裝：安裝時將彈性體緊靠鋼絲繩，然后用手將壓板套在U形螺栓上把鋼絲繩壓住，接著用扳手把左右螺母擰緊壓住鋼絲繩，使其直徑略有變形即可，最后再左右各加一螺母并緊防松。太緊或太松都會使傳感器的輸出信號不一致。
5.2控制器的安裝：控制器可根據不同的需要安裝在手電門上或裝在司機室內均可�？刂破髋c傳感器之間用一根四芯屏蔽線相連接，出廠時已配好，可根據用戶要求決定導線長度，也可配置航空插頭由用戶自行裝配此線；
5.3連接：起重量限制器采用一根四芯屏蔽電纜，有“電源”標記的兩線(紅、黑)接交流380V，為限制器的電源線，有“常閉”(藍、黃)標記的兩線串聯在起升接觸器回路中。注意：電源電壓～380V。控制觸點為常閉。
5.4儀表設置說明及注意事項
1、 傳感器和控制器通過航空插件連接；
2、 開機顯示當前量程 — 0.5 — ；兩秒后進入測量。表示當前量程是0.5T量程。
3、 按住“ ”鍵二秒以上，顯示當前量程，按一下“ ”鍵，改變其量程，其量程可以循環改變，依次如下：
— 0.5 —；— 1.0 —；— 2.0 —；— 3.0 —；— 5.0 —；
— 10 —；— 16 —；— 20 —；— 32 —；選擇好量程后，同時按“ ”和“ ”鍵，保存其量程。
4、 吊鉤上沒有重量時，應顯示“0000”，如有數值顯示，按“ ”鍵去皮。
5、 吊起一定的貨物時，顯示一定值，如與實際貨物重量不相符，按“ ”鍵進行修正。
例如：吊起2T貨物，顯示1.8T，按“ ”鍵，通過“ ”和“ ”鍵配合，輸入“02.00”即可，按“ ”鍵退出，儀表則顯示2.0T。
6、 報警值將隨量程改變而自動改變，分別為90%，100%，105%，用戶無需設置。
