YZRW系列冶金及起重用渦流制動繞線轉子三相異步電動機產品詳細說明：

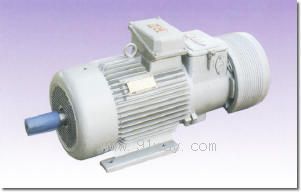

YZRW系列冶金及起重用渦流制動繞線轉子三相異步電動機（以下簡稱渦流制動電動機）是由YZR系列電動機和裝于其副軸伸的渦流制動器組成，它把驅動和調速兩種功能集于一體，其特點是：具有穩定的低速調速特性和無失控區，運行可靠等優點。

二、渦流制動電動機在下列環境條件下能正常運行。
1.冷卻介質溫度不超過60℃（H級絕緣的電動機）或40℃（F級絕緣的電動機）。
2.海拔不超過1000m。
3.經常的、顯著的機械振動和沖擊。
渦流制動電動機的額定頻率為50Hz,額定電壓為380V。渦流制動器勵磁電壓為80±15V的直流電壓。

三、工作制
YZRW系列冶金及起重用渦流制動繞線轉子三相異步電動機的基準工作制為S3，電動機基準負載持續率為40%，渦流制動器的基準負載持續率為15%，每一個工作周期均為10分鐘。

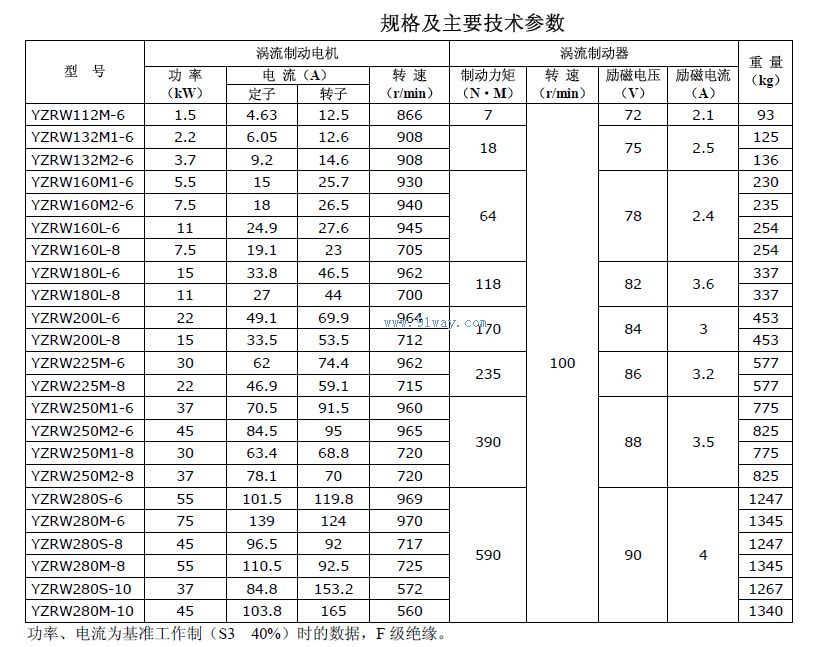

渦流制動電動機在基準工作制時的額定功率，轉動慣量（Jm）、轉子開路電壓及其渦流制動器的額定制動力矩和限定制動力矩，轉動慣量（Jm），勵磁電壓、勵磁電流與機座號的對應關系見表-3。

表1 IM1001及IM1003機座帶底腳、端蓋無凸緣的渦流制動電動機：

	機座號		112M	132M 1	132M 2	160M 1	160M 2	160L	180L	200L	225M	250M 1	250M 2	280S	280M
渦 流 制 動 電 動 機	1000 r/min	功率KW	1.5	2.2	3.7	5.5	7.5	11	15	22	30	37	45	55	75
		Jm1Kg.m 2	0.03	0.06	0.07	0.12	0.15	0.2	0.39	0.67	0.84	1.52	1.78	2.35	2.86
		轉子開路電壓V	100	132	185	138	185	250	218	200	250	250	290	280	370
	750 r/min	功率KW	－	－	－	－	－	7.5	11	15	22	30	37	45	55
		Jm1Kg.m 2	－	－	－	－	－	0.20	0.39	0.67	0.82	1.52	1.79	2.35	2.86
		轉子開路電壓V	－	－	－	－	－	205	172	178	232	272	335	305	360
	600 r/min	功率KW	－	－	－	－	－	－	－	－	－	－	－	37	45
		Jm1Kg.m 2	－	－	－	－	－	－	－	－	－	－	－	3.58	3.98
		轉子開路電壓V	－	－	－	－	－	－	－	－	－	－	－	150	172
渦 流 制 動 電 動 機	渦 流 制 動 器	額定制動力矩N·m	7	18		64			118	170	235	390		590
		額定轉速r/min	100	100		100			100	100	100	100		100
		限定制動力矩N·m	26	64		196			245	390	540	785		1180
		Jm2kg·m 2	0.13	0.3		0.6			1.3	1.9	2.9	5.3		8.8

YZRW系列冶金及起重用渦流制動繞線轉子三相異步電動機
