產品名稱：

TD-12/630-12.5斷路器用陶瓷真空滅弧室

型號規格：

放大圖片

產品類別：

常規產品 -- 備品配件 -- 陶瓷真空滅弧室

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

TD-12/630-12.5斷路器用陶瓷真空滅弧室產品詳細說明：

概述
TD-12/630-12.5斷路器用陶瓷真空滅弧室采用波紋陶瓷作絕緣外殼，觸頭為CuCr50合金材料，杯狀縱磁結構，具有斷流量大、絕緣水平高、滅弧能力強、壽命長、體積小等特點和維護簡單，無爆炸危險，無污染、噪音低等優點。用其組裝的戶外真空斷路器用于電力、機械、化工、冶金、礦山、鐵道等部門的輸配電系統作控制和保護，適用于頻繁操作的場所。

TD-12/630-12.5斷路器用陶瓷真空滅弧室說明

參數名稱 Parameter name	單位 Unit	數值 Value
額定電壓Rated voltage	kV	12
額定電流Rated current	A	630
額定頻率Nominal frequency	Hz	50
短時(1min)工頻耐受電壓 Short time power frequency withstand voltage (1min)	kV	42
雷電沖擊耐受電壓Lightning impulse withstand voltage	kV	75
額定短路開斷電流Rated short circuit breaking current	kA	12.5
額定峰值耐受電流Rated peak withstand current	kA	31.5
額定短路關合電流Rated short circuit making current	kA	31.5
額定短時耐受電流Rated short time withstand current	kA	12.5
額定短路持續時間Rated duration of short circuit	S	4
額定單個電容器組開斷電流Rated breaking current of single capacitor bank	A	630
額定背對背電容器組開斷電流 Rated breaking current of back to back capacitor bank	A	400
額定短路開斷電流次數Rated short circuit breaking current	次time	30
機械壽命Mechanical endurance	次	10000
觸頭自閉力Closing force due to bellow and atmosphere	N	60±30
額定開距下的觸頭反力Force required to hold contacts open at full stroke	N	160±30
額定觸頭壓力下限時的回路電阻Circuit resistance at lower limit of rated contact force	μΩ	≤35
觸頭允許磨損厚度Contact limit erosion	mm	3
真空滅弧室內部氣體壓力Gas pressure inside vacuum interrupter	Pa	≤1.33×10ˉ³
運動部分的質量Weight of moving parts	kg	0.35
真空滅弧室質量Weight of vacuum interrupter	kg	1.2

配用斷路器的機械參數

觸頭開距Clearance between open contacts	mm	8±1
平均分閘速度Average opening speed	m/s	1.2±0.2
平均合閘速度Average closing speed	m/s	0.8±0.2
額定觸頭壓力Rated contact force	N	1200±200
觸頭合閘彈跳時間Contact bouncing duration at closing operation	ms	≤2
觸頭合閘和分閘不同期性O(shè)ut of simultaneity of contact closing and opening	ms	≤2
分閘觸頭反彈幅值Bouncing back amplitude of opening contact	mm	≤2

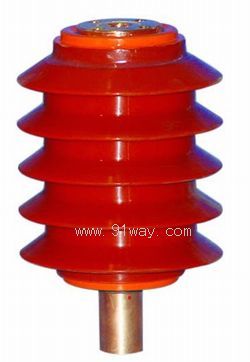

TD-12/630-12.5斷路器用陶瓷真空滅弧室

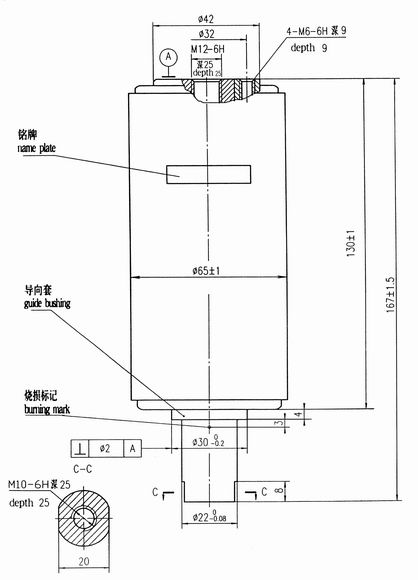

TD-12/630-12.5斷路器用陶瓷真空滅弧室（示意圖）
