產品名稱：

TF-40.5/1250-20型負荷開關用陶瓷滅弧室

型號規格：

放大圖片

產品類別：

常規產品 -- 備品配件 -- 陶瓷真空滅弧室

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

TF-40.5/1250-20型負荷開關用陶瓷滅弧室產品詳細說明：

概述
TF-40.5/1250-20型負荷開關用陶瓷滅弧室采用陶瓷絕緣外殼,低截流值,長壽命的Wcu觸頭材料,具有滅弧能力強,性能可靠,壽命長,體積小,無爆炸危險,不污染環境等優點.配套相應的真空自動開關可用于電力,冶金,礦山,化工等部門的輸配電系統作控制和保護,特別適合需頻繁操作的場所。產品說明

TF-40.5/1250-20型負荷開關用陶瓷滅弧室主要技術參數

參數名稱 Parameter name	單位Unit	參數值Value
額定電壓Rated voltage	kV	40.5
額定電流Rated current	A	1250
額定頻率Nominal frequency	Hz	50/60
短時(1min)工頻耐受電壓 Short time power frequency withstand voltage (1min)	kV	70
雷電沖擊耐受電壓 Lightning impulse withstand voltage	kV	170
額定短路開斷電流 Rated short circuit breaking current	kA	20
額定峰值耐受電流 Rated peak withstand current	kA	50
額定短路關合電流 Rated short circuit making current	kA	50
額定短時耐受電流 Rated short time withstand current	kA	20
額定短路持續時間 Rated duration of short circuit	S	4
額定單個電容器組開斷電流 Rated breaking current of single capacitor bank	A	630
額定背對背電容器組開斷電流 Rated breaking current of back to back capacitor bank	A	400
機械壽命 Mechanical endurance	次time	10000
觸頭自閉力 Closing force due to bellow and atmosphere	N	60±20
額定開距下的觸頭反力 Force required to hold contacts open at full stroke	N	145±20
觸頭允許磨損厚度Contact limit erosion	mm	3
真空滅弧室內部氣體壓力 Gas pressure inside vacuum interrupter	Pa	≤1.33×10ˉ³
運動部分的質量Weight of moving parts	kg	0.45
真空滅弧室質量 Weight of vacuum interrupter	kg	1.2

配用負荷開關機械參數

觸頭開距Clearance between open contacts	mm	15±1
平均分閘速度Average opening speed	m/s	1.6±0.2
平均合閘速度Average closing speed	m/s	0.8±0.2
額定觸頭壓力Rated contact force	N	700±100
觸頭合閘彈跳時間 Contact bouncing duration at closing operation	ms	≤2
觸頭合閘和分閘不同期性 Out of simultaneity of contact closing and opening	ms	≤2
分閘觸頭反彈幅值 Bouncing back amplitude of opening contact	mm	≤2

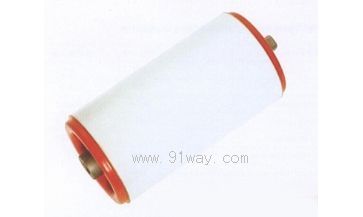

TF-40.5/1250-20型負荷開關用陶瓷滅弧室

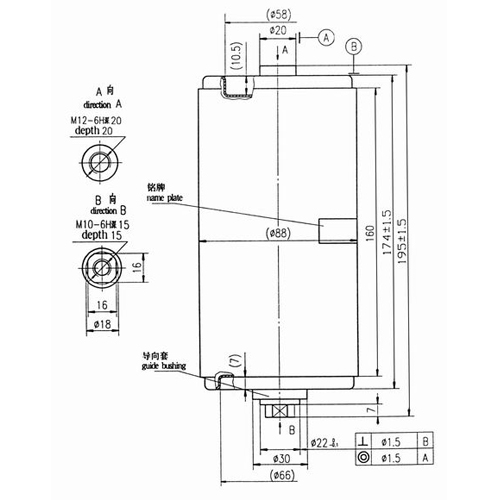

TF-40.5/1250-20型負荷開關用陶瓷滅弧室（示意圖）
