產品名稱：

TD-12/1250-20斷路器用陶瓷真空滅弧室

型號規格：

放大圖片

產品類別：

常規產品 -- 備品配件 -- 陶瓷真空滅弧室

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

TD-12/1250-20斷路器用陶瓷真空滅弧室產品詳細說明：

概述
TD-12/1250-20斷路器用陶瓷真空滅弧室采用波紋陶瓷作絕緣外殼，觸頭為CuCr50合金材料，杯狀縱磁結構，具有斷流量大、絕緣水平高、滅弧能力強、壽命長、體積小等特點和維護簡單，無爆炸危險，無污染、噪音低等優點。用其組裝的戶內真空斷路器用于電力、機械、化工、冶金、礦山、鐵道等部門的輸配電系統作控制和保護，適用于頻繁操作的場所。產品說明

主要技術參數

參數名稱 Parameter name	單位Unit	數值Value
額定電壓Rated voltage	kV	12
額定電流Rated normal current	A	1250
額定短路開斷電流 Rated short-circuit breaking current	kA	20
額定短路關合電流Rated short-circuit making current	kA	50
額定峰值耐受電流Rated peak withstand current	kA	50
額定短時耐受電流Rated short-time withstand current	kA	20
額定短路持續時間Rated duration of short circuit	S	4
額定單個電容器組開斷電流 Rated single capacitor unit breaking current	A	630
額定背對背電容器組開斷電流 Rated back to back capacitor unit breaking current	A	400
額定短時（1min）工頻耐壓 Rated short time power frequency withstand voltage (1min)	kV	42
額定觸頭壓力下的回路電阻 Circuit resistance at lower limit of rated contact pressure	μΩ	≤30
額定短路開斷電流開斷次數 Rated short circuit breaking current breaking times	次 Time	30
額定雷電沖擊耐受電壓 Rated lightning impulse withstand voltage	kV	75
機械壽命 Mechanical endurance	次Time	10000
觸頭自閉力 Closing force due to bellow and atmosphere	N	120±50
額定開距時的觸頭反力 Force required to hold contacts open at full stroke	N	200±50
觸頭允許磨損厚度 Contact-wear allowance thickness	mm	3
內部氣體壓力Internal gas pressure	Pa	≤1.33×10ˉ³
允許貯存期 Storage period	年Year	20

配用斷路器的機械參數

項目Project	單位Unit	數值Value
觸頭開距Contact stroke	mm	11±1
觸頭接觸行程Contact travel	mm	3.5±0.5
平均合閘速度Average closing speed	m/s	0.6±0.2
平均分閘速度Average opening speed	m/s	1.1±0.2
額定觸頭壓力Rated contact pressure	N	2000±200
觸頭合閘彈跳時間Contact closing bounce time	ms	≤2
觸頭合閘與分閘不同期性 Out of simultaneity of contact closing and opening	ms	≤2
分閘觸頭反彈幅值 Bouncing back amplitude of opening contact	mm	≤3

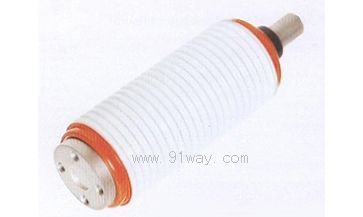

TD-12/1250-20斷路器用陶瓷真空滅弧室

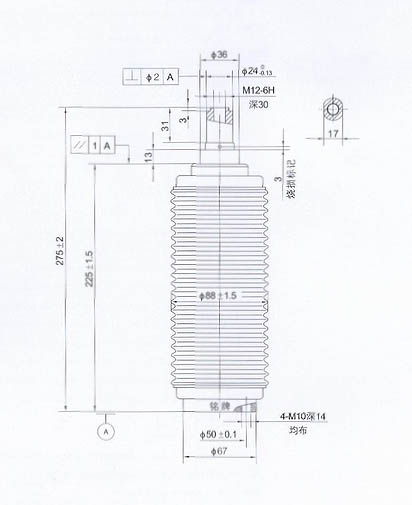

TD-12/1250-20斷路器用陶瓷真空滅弧室（示意圖）
