EH860便攜式里氏硬度計產品詳細說明：

一、產品概述：
EH860便攜式里氏硬度計是一種新型的便攜式硬度測試儀器，主要適用于金屬材料的快速硬度測試，具有測試精度高、體積小、操作簡單、攜帶方便、待機時間長，測量范圍廣泛的特點，特別適宜對大型零部件及不可拆卸部件的現場硬度測試。它是以里氏硬度為原理，可方便快捷地對多種金屬材料進行測量，并可以在不同硬度制式間自由轉換，該產品采用全封閉金屬外殼，堅固耐用，并具有優異的抗磁場、抗振動、抗干擾能力。先進穩定的軍工級芯片，大屏幕液晶顯示，全中文菜單，簡單方便。并可以配置各種異型支撐環，來滿足于各種測試條件和環境，可適配所有異型沖擊裝置傳感器無需校準，自動識別。微型便攜式熱敏打印機待機時間長達150小時，主機帶有RS232接口，可以方便、快捷地與電腦PC機進行數據交換和參數設定，兩節高容量5號堿性電池供電，攜帶方便，更換更靈活。并配備軍用級高強度、抗沖擊、超強密封防水、防潮、防塵、防腐蝕、堅韌抗壓的專業儀器箱，適宜條件惡劣的野外作業。

二、功能特點：
完全密封的金屬外殼，小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、抗沖擊及電磁干擾的性能，堅固耐用；
依據里氏硬度測量原理，可以對多種金屬材料進行檢測。測量范圍廣泛，對測量工件沒有形狀限制，支持360度測量方向，并具有開機示值軟件校準功能，更能保證測量結果在各個行業不同的規范和標準下測量精確。
支持多種硬度制氏，里氏(HL)、布氏(HB)、洛氏A(HRA)、洛氏B(HRB)、洛氏C(HRC)、維氏(HV)、肖氏(HS)。測量之前和測量之后均可以進行硬度制氏之間的轉換。
無需校準自動識別沖擊裝置類型（D、DC、D+15、C、DL、E、G）。七種異型沖擊裝置及全系列異型支撐環，滿足不同領域測試產品的最大需求。
全中文大屏幕128×64圖形點陣LCD液晶顯示, 有EL背光燈支持，可調節顯示對比度，方便在光線昏暗的環境中使用。
主機面板全中文菜單式操作，按鍵設計體現人性化理念，一鍵式操作實現材料和硬度制氏的任意切換，簡單方便。
微型便攜式熱敏打印機攜帶方便,打印機內部電源自主供電,大容量蓄電池使待機時間長達150小時。
帶有RS232通訊接口，標準配置附帶連接電腦的PC數據處理軟件，可以方便、快捷地與PC機進行數據交換和參數設定。
大容量存儲最大500組（每組沖擊次數32～1）硬度測量數據，每組數據包括單次測量值、平均值、測量日期、沖擊方向、次數、材料、硬度制等信息。利用軟件連接電腦還可實現海量存儲。
可預先設置硬度值上、下限，超出范圍自動報警，方便用戶批量測試的需要。
支持“鍛鋼（Steel）”材料，當用D/DC型沖擊裝置測試“鍛鋼”試樣時，可直接讀取HB值，無需人工查表。
“一鍵恢復功能”使儀器完全恢復到原始出廠狀態，在也不用擔心由于誤操作導致儀器出現的大部分使用問題；
具有自動休眠、自動關機等節能功能，低功耗設計，兩節5號堿性電池供電，方便更換，電池可靠性更強。

三、EH860便攜式里氏硬度計技術參數：
測量范圍： (170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS,
(59.1-88)HRA, (13.5-101.7)HRB
測量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上)
硬度制式：里氏(HL)、布氏(HB)、洛氏A(HRA)、洛氏B(HRB)、洛氏C(HRC)、維氏(HV)、肖氏(HS)
測試精度：示值誤差±4HLD，示值重復性±4HLD
測量材料：鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼
可選沖擊裝置：D、DC、DL、C、D+15、E、G
顯示：點陣LCD，128×64圖形點陣液晶
數據存儲：最大500組（每組沖擊次數32～1）
工作電壓：3V（兩節5號堿性電池）
主機持續工作時間：約100小時（不開背光時）
通訊接口：RS232 接口
打印機：微型熱敏打印機
外形尺寸：133 X 82 X 32 mm
重量：約 0.4kg (主機) 約0.6kg (主機+打印機)

四、應用領域：
模具型腔等試驗空間很狹小的工件。
機床導軌，汽車底盤的硬度檢測。
軸承及其它零件生產流水線。
壓力容器、汽輪發電機組及其設備的失效分析。
直接測試大型、重型的試件。
熱處理工件的質量控制。
已安裝的機械或永久性組裝部件。
要求對測試結果有正規的原始記錄。
金屬材料倉庫的材料區分。
大型工件大范圍內多處測量部位的快速檢驗。

五、工作條件：
環境溫度：操作溫度－20～＋61℃；存儲溫度：－30℃～＋61℃
相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。

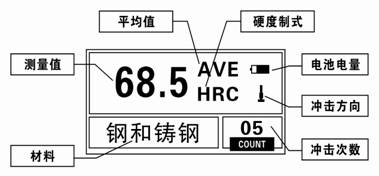

六、開機顯示說明：


電池電量：顯示剩余電量。
沖擊方向：當前沖擊方向。
平均值：達到設定的沖擊次數后，顯示平均值時出現。
硬度制式：當前測量值的硬度制。
測量值：當前單次測量值（無平均值提示），當前多次平均值（有平均值提示）。顯示向上箭頭: 表示超過轉換或測量范圍，顯示向下箭頭: 表示低于轉換或測量范圍。
材料：當前設定的材料。
沖擊次數：測量時顯示已經完成的沖擊次數，用次數快捷鍵設置沖擊次數時顯示設置的沖擊次數，瀏覽單次測量值時顯示單次測量值的對應次數。

七、數據處理軟件：
EH系列里氏硬度計數據處理軟件主要功能包括，下載主機測量數據、批量存儲測量數據文件、設定數據超限報警、設置主機狀態參數、打印測量數據結果、幫助使用說明等強大功能，可及時提供測量報告的掌握與讀取。

八、EH 860標準配置 :

序號	名稱	數量
1	主機	1臺
2	標準里氏硬度塊（HLD值）	1塊
3	D型沖擊裝置傳感器	1只
4	數據傳輸處理軟件	1套
5	數據通信線纜	1條
6	便攜式熱敏打印機及打印機充電器	1套
7	打印機數據傳輸線纜	1條
8	尼龍刷A	1只
9	小支承環	1只
10	高容量（5號）堿性電池	2節
11	合格證/ 保修卡/ 裝箱單/ 使用說明書	1套
12	檢定證書 / 里氏硬度轉換對照表	1份
13	軍用級高強度抗沖擊密封防潮儀器箱	1只

九、選配件 :

序號	名稱	數量
1	異型沖擊裝置傳感器	7種
2	全系列異型支撐環	12個
3	尼龍刷B	配G型沖擊裝置
4	里氏硬度塊(低硬度值)	配G型沖擊裝置

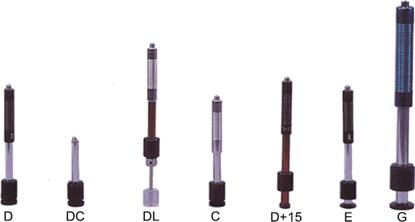

1．異型沖擊裝置傳感器:

2．全系列異型支撐環:

特別注意：
當被測表面曲率半徑小于30mm（D、DC、D+15、C、E型沖擊裝置）或小于50mm（Ｇ型沖擊裝置）的試樣在測試時，應使用小支承環或異型支承環。

3．異型支承環系列表

序號	代  號	型  號	異型支承環簡圖	備  注
1	EH-7	Z10-15		測外圓柱面R10～R15
2	EH-8	Z14.5-30		測外圓柱面R14.5～R30
3	EH-9	Z25-50		測外圓柱面R25～R50
4	EH-10	HZ11-13		測內圓柱面R11～R13
5	EH-11	HZ12.5-17		測內圓柱面R12.5～R17
6	EH-12	HZ16.5-30		測內圓柱面R16.5～R30
7	EH-13	K10-15		測外球面SR10～SR15
8	EH-14	K14.5-30		測外球面SR14.5～SR30
9	EH-15	HK11-13		測內球面SR11～SR13
10	EH-16	HK12.5-17		測內球面SR12.5～SR17
11	EH-17	HK16.5-30		測內球面SR16.5～SR30
12	EH-18	UN		測外圓柱面，半徑可調R10～

十、測量范圍表：

材料	硬度制	沖擊裝置
		D/DC	D+15	C	G	E	DL
Steel and cast steel  鋼和鑄鋼	HRC	17.9～68.5	19.3～67.9	20.0～69.5		22.4～70.7	20.6～68.2
	HRB	59.6～99.6			47.7～99.9		37.0～99.9
	HRA	59.1～85.8				61.7～88.0
	HB	127～651	80～638	80～683	90～646	83～663	81～646
	HV	83～976	80～937	80～996		84～1042	80～950
	HS	32.2～99.5	33.3～99.3	31.8～102.1		35.8～102.6	30.6～96.8
Steel鍛鋼	HB	143～650
CWT、ST 合金工具鋼	HRC	20.4～67.1	19.8～68.2	20.7～68.2		22.6～70.2
	HV	80～898	80～935	100～941		82～1009
Stainless steel 不銹鋼	HRB	46.5～101.7
	HB	85～655
	HV	85～802
GC. IRON 灰鑄鐵	HRC
	HB	93～334			92～326
	HV
NC、IRON 球墨鑄鐵	HRC
	HB	131～387			127～364
	HV
C．ALUM 鑄鋁合金	HB	19～164		23～210	32～168
	HRB	23.8～84.6		22.7～85.0	23.8～85.5
BRASS 銅鋅合金 （黃銅）	HB	40～173
	HRB	13.5～95.3
BRONZE銅錫合金 （青銅）	HB	60～290
COPPER純銅	HB	45～315

十一、異型沖擊裝置傳感器技術參數對照表及適用范圍：

異型沖擊裝置			DC(D)/DL	D+15		C		G		E
沖擊能量 沖擊體質量			11mJ 5.5g/7.2g	11mJ 7.8g		2.7mJ 3.0g		90mJ 20.0g		11mJ 5.5g
球頭硬度: 球頭直徑: 球頭材料:			1600HV 3mm 碳化鎢	1600HV 3mm 碳化鎢		1600HV 3mm 碳化鎢		1600HV 5mm 碳化鎢		5000HV 3mm 金剛石
沖擊裝置直徑: 沖擊裝置長度:   沖擊裝置重量:			20mm 86(147)/ 75mm 50g	20mm 162mm   80g		20mm 141mm   75g		30mm 254mm   250g		20mm 155mm   80g
試件最大硬度			940HV	940HV		1000HV		650HB		1200HV
試件表面平均粗糙度Ra:			1.6μm	1.6μm		0.4μm		6.3μm		1.6μm
試件最小重量: 可直接測量 需穩定支撐 需密實耦合			>5kg 2～5kg 0.05～2kg	>5kg 2～5kg 0.05～2kg		>1.5kg 0.5～1.5kg 0.02～0.5kg		>15kg 5～15kg 0.5～5kg		>5kg 2～5kg 0.05～2kg
試件最小厚度 密實耦合 硬化層最小深度			5mm ≥0.8mm	5mm ≥0.8mm		1mm ≥0.2mm		10mm ≥1.2mm		5mm ≥0.8mm
球頭壓痕尺寸
硬度300HV時	壓痕直徑 壓痕深度	0.54mm 24μm			0.54mm 24μm		0.38mm 12μm		1.03mm 53μm	0.54mm 24μm
硬度600HV時	壓痕直徑 壓痕深度	0.54mm 17μm			0.54mm 17μm		0.32mm 8μm		0.90mm 41μm	0.54mm 17μm
硬度800HV時	壓痕直徑 壓痕深度	0.35mm 10μm			0.35mm 10μm		0.35mm 7μm		-- --	0.35mm 10μm
沖擊裝置傳感器     適用范圍		DC型測量孔或圓柱筒內; DL型測量細長窄槽或孔； D型用于常規測量			D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面		C型沖擊力小，對被測表面損傷很小，不破壞硬化層，適合測量小輕薄部件及表面硬化層		G型測量大厚重及表面較粗糙的
