FKRN16-12D高壓負荷開關產品詳細說明：

FKRN16-12D/630-20型戶內交流高壓負荷開關（以下簡稱FKN16-12D負荷開關）是額定電壓為12kV，額定頻率為50Hz的三相高壓開頭設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。
FKRN16-12D/125-31.5型交流高壓負荷開頭熔斷器組合電器（以下簡稱FKN16-12(R)D組合電器），是FKRN16-12D負荷開關與S口LAJ（XRNT口-10）高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以開斷直至短路電流的任何電流；負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何電流，同時熔斷器通過其撞擊使負荷開關分閘。

適用范圍
FKRN16-12D/負荷開關FKRN16-12D組合電器主要用三相環網或終端供電的市區配電站和工業用電設備中，作負荷控制和短路保護之用。由于組合電器對變壓器等電器設備的保護作用比用斷路器更可靠，特別適用于環網，比幅射代電單元和箱式變電站。

正常工作環境
用周圍空氣溫度：上限+40℃，下限-25℃；
海拔不超過1000M；
相對濕度，日平均值不大于95%，月平均值不大于90%；
周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽體等明顯污染；
無經常性的劇烈運動；
耐污穢等級：Ⅱ級；
如果使用條件超過上述規定，由用戶與制造廠協商確定。

FKRN16-12D高壓負荷開關技術參數及性能

序號	項目	單位	FKN16-12D/630	FKRN16-12D/125
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	額定電流	A	630	125
4	雷擊沖擊耐電壓	kV	對地及相間75、隔離斷85
5	1min工頻受電壓	kV	對地及相間42、隔離斷48
6	額定熱穩定電流	kA	20(4S)
7	額定動穩定電流	kA	50
8	額定關合電流(峰值)	kA	50	50
9	額定短路開斷電流(予期值)	kA		31.5
10	臨時開斷電流時最大1²·t	A²S		按熔斷器特征曲線
11	最小開斷電流	kA		按熔斷器特征曲線
12	額定轉移電流	kA		1.5
13	最大開斷電流(參考值)	kA	1.8
14	開斷空載變壓器容量	kva	1250
15	額定電纜充電電流	A	10
16	額定有功負載電流開斷次數	次	>100
17	額定有功負載電流開關分閘時間	S		>0.06
18	接地開關熱穩定電流	kA	20(2S)	20(2S)
19	接地開關穩定電流(峰值)	kA	50	50
20	電動機操作電源電壓	V	交直流100、220

機械特征參數

序號	項目	單位	FKN16-12D/630	FKRN16-12D/125
1	動觸頭總行程	mm	200 +8 -2
2	相間中間距離(機構貯能前)	mm	210±3
3	動觸頭超行程	mm	40±2
4	輔助鋤頭開距	mm	150
5	三相分、合閘同期性	ms	<3
6	剛分速度	ms	>2.8	>2.8
7	剛合速度	ms	>3.8
8	金屬活門對導電筒距離	mm	>125
9	接地開關斷口距離	mm	>150
10	主回路電阻	μΩ	<120	<300
11	最大操作力距	Nm	<160

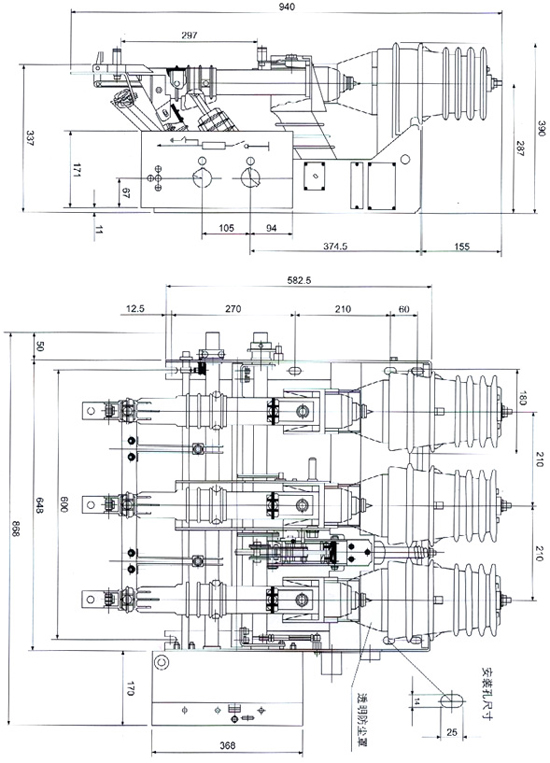

FKRN16-12D高壓負荷開關
