GM-280機座無刷三相交流同步發電機產品詳細說明：

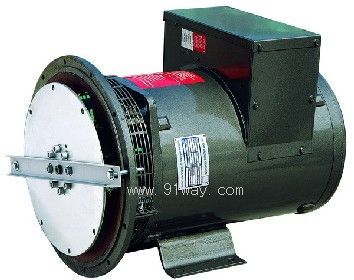

GM-280機座無刷三相交流同步發電機

一、產品概述：
GM系列280機座無刷三相交流同步發電機是在美國馬拉松電氣公司（Marathon Electric U.S.A）提供的MAGNAPLUS圖紙基礎上，新開發改進設計的新型無刷發電機。
GM系列280機座發電機與柴油機配套組成固定或移動電源，適用于各種場合，也可用作應急發電電源。GM系列發電機設計獨特，結構先進，性能優良，運行可靠，使用方便，適合各種應用需要和氣候條件，代表目前國際先進水平。

二、卓越的電器性能：
1． 穩態調壓率≤1%
2． 瞬態調壓率＋20%－15%Un（60%In.cosφ≤0.4滯后）
3． 電壓調節范圍＞±5%Un
4． 線壓波形正弦性畸變率＜5%
5． 熱偏差為零（極微）

三、獨特的結構設計：
1． 發電機為全防護結構，內部通風散熱結構獨特，鋁合金風扇，通風率高，溫升低。
2． 無刷勵磁方式，配有固態電壓調壓器，調壓器具有低速保護，電磁干擾抑制，過勵關斷等功能，且?guī)в蟹�(wěn)定性調節和電壓幅度調節。
3． 整體凸極轉子結構，阻尼繞組與轉子鐵心連成為一體，磁場繞組采用熱固性環氧填充，有較高的機械和電氣強度。
4． 旋轉整流器位于勵磁機轉子外側，便于維修。
5． 出線箱寬敞，內部可加裝各種器件。出線箱位于機座后面上方，美觀緊湊。
6． 絕緣等級為H級。
7． 按客戶要求可提供用于并聯運行的模塊及附加裝置。
8． 發電機分單軸承和雙軸承兩種結構。
單軸承帶有國際標準的SAE接口和聯軸器片，能與各類進口油機配套。
雙軸承適應國內各種柴油機的配套，按客戶要求配置各種尺寸的凸緣止口。
9． 根據客戶需要可以加裝防冷凝加熱管和熱保護元件。

四、GM-280機座無刷三相交流同步發電機使用條件：
空氣溫度不超過：40℃
海拔高度不超過：1000米
如使用條件不符合上述環境，必須按規定修正功率輸出定額。

五、電壓、頻率、轉速、功率因數及工作方式：
額定電壓：400伏（480伏60赫茲時）
額定頻率：50赫茲或60赫茲
額定轉速：1500轉/分或1800轉/分
功率因數：0.8滯后
工作方式：連續（S1）
根據客戶需要，可制成不同輸出電壓，或其它特殊要求的產品。

六、抗電磁干擾：
裝有SE350調壓器的發電機符合普通級。

七、軸承：
GM發電機使用的軸承是雙面防塵滾動球軸承，一次性潤滑，特殊的高性能潤滑脂，正常使用情況下，B10≥20000小時。

八、訂單備忘：
發電機可制成12個出線端（訂貨時注明），可適用于：
50Hz: 190~208V/380~416V
60Hz: 208~240V/416~480V

九、安裝及外型尺寸：
1. 單軸承發電機：
NEMA Class H Insulation, 40℃ Ambient, 0.8 Power Factor Lagging, 50 HZ, 400V:

機座Frame	型號	KW	L (mm)
282	GM-8.6-4	8.6	415
	GM-12-4	12	466
	GM-16-4	16
283	GM-20-4	20	529
	GM-24-4	24
284	GM-30-4	30	580
	GM-32-4	32

法蘭蓋 Adapter (mm)						聯軸器片 Discs (mm)
SAE	XD	XB	XC	H	J	SAE	K	M	XE	XF	XG
3	409.6	428.6	451	12	10.8	11 1/2	8	10.5	352.4	333.3	39.6
4	361.9	381	405	12	10.8	10	8	10.5	314.3	295.2	54
5	314	333.4	359	8	10.8	7 1/2	8	9.3	241.3	222.3	30.2

2. 雙軸承發電機：

型號	Φ(mm)	G(mm)	F(mm)	L(mm)	Φ1(mm)	Φ2(mm)	M(mm)
GM-8.6-4	42	37	12	543	230	265	12
GM-12-4	42	37	12	594	230	265	12
GM-16-4	42	37	12	594	230	265	12
GM-20-4	48	42.5	14	642	250	300	16
GM-24-4	48	42.5	14	642	250	300	16
GM-30-4	48	42.5	14	693	250	300	16
GM-32-4	48	42.5	14	693	250	300	16
