MP-H/MX-H系列船用同步無刷三相交流發電機產品詳細說明：

一、產品概述

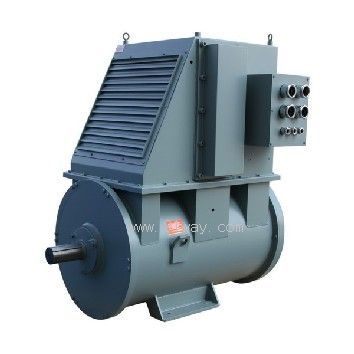

MP-H（IP44），MX-H（IP44）系列船用同步無刷三相交流發電機是在美國馬拉松電氣公司提供技術和圖紙基礎上，新開發設計的高防護等級船用發電機。其基本部分（定子、轉子）按照美國馬拉松電氣公司提供的圖紙和工藝技術制造。發電機上面帶有水冷卻器，與發電機一起組成封閉式結構。

二、MP-H/MX-H系列船用同步無刷三相交流發電機電器性能
1． 穩態調壓率≤1%
2． 順態調壓率＋20%－15%Un（60%In.cosφ≤0.4滯后）
3． 電壓調節范圍＞±10%Un
4． 線壓波形正弦性畸變率＜5%
5． 熱偏差為零（極微）

三、獨特的結構設計
1． 發電機為全封閉式結構，發電機上面帶有水冷卻器，發電機出風口排出的熱風通過冷卻器冷卻后進入發電機的進風口，構成一次循環。冷卻水通過水泵增壓后從冷卻器的進水口流入通過冷卻水管把熱量帶走，從冷卻器的出水口流出，構成二次循環。
2． 無刷勵磁方式，配有固態電壓調壓器，調壓器具有低速保護，電磁干擾抑制，過勵關斷等功能，且?guī)в蟹�(wěn)定性調節和電壓幅度調節。
3． 整體凸極轉子結構，阻尼繞組與轉子鐵心連成為一體，磁場繞組采用熱固性環氧填充，有較高的機械和電氣強度。
4． 旋轉整流器位于勵磁機轉子外側，便于維修。
5． 出線箱寬敞，內部可加裝各種器件。出線箱位于機座后面上方，美觀緊湊。
6． 絕緣等級為H級。
7． 按客戶要求可提供用于并聯運行的模塊及附加裝置。
8． 發電機分單軸承和雙軸承兩中結構。
單軸承帶有國際標準的SAE接口和聯軸器片，能與各類進口油機配套。
雙軸承適應國內各種柴油機的配套，按客戶要求配置各種尺寸的凸緣止口。
9． 根據客戶需要可以加裝PMG及使用DVR2000E數字式調壓器。
10． 根據客戶需要可以加裝防冷凝加熱管和熱保護元件。

四、MP-H/MX-H系列船用同步無刷三相交流發電機使用條件：
空氣溫度不超過：45℃
水冷卻溫度不超過：30℃
海拔高度不超過：1000米
如使用條件不符合上述環境，必須按規定修正功率輸出定額。
電壓、頻率、轉速、功率因數及工作方式：
額定電壓：400伏（480伏60赫茲時）
額定頻率：50赫茲或60赫茲
額定轉速：1500轉/分或1800轉/分
功率因數：0.8滯后
工作方式：連續（S1）
根據客戶需要，可制成不同輸出電壓，或其它特殊要求的產品。

五、型號說明：

MP-H，MX-H發電機都可連續并聯運行，為保證發電機運行穩定，轉子上都裝有全阻尼繞組。
發電機并聯運行時，有功負載的分配由柴油機調速器調節，無功負載的分配由發電機調壓器實現。
配有SE350調壓器的發電機并聯運行時，需配有APM2000并聯模塊和5VA的電流互感器，采用電壓下垂或橫流補償來保證并聯發電機之間無功負載分配的均衡。
配有PMG和DVR2000E調壓器的發電機由于DVR調壓器中包含可并聯運行的功能，只需要供5VA電流互感器的信號給調壓器即可。

六、抗電磁干擾：
裝有SE350調壓器的發電機符合普通級，配DVR2000E數字式調壓器的發電機符合Mil-461c第九部分（美國軍用標準）

七、軸承：
MP-H，MX-H發電機使用的軸承是雙面防塵滾動球軸承，一次性潤滑，特殊的高性能潤滑脂：正常使用情況下，B10≥20000小時。

八、機座號說明：

機座號 FRAME	型號TYPE	額定功率(KW)	調壓器 VR	額定轉速
				50HZ	60HZ
430	MP-H-120-4	120	SE350	1500	1800
	MP-H-150-4	150
	MP-H-200-4	200
	MP-H-250-4	250
	MP-H-300-4	300
500	MP-H-350-4	350
	MP-H-400-4	400
	MP-H-480-4	480
570	MX-H-500-4	500	DVR2000E
	MX-H-600-4	600

備注：430、500機座發電機可按客戶要求配置PMG勵磁系統和DVR2000E數字式調壓器。
