您的位置：您的位置：首頁 → 低壓電器 → 電磁吸盤 → YX1系列強力永磁吸盤

產品名稱：

YX1系列強力永磁吸盤

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 電磁吸盤

參考價格：

廠價直銷

產品品牌：

大洲

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YX1系列強力永磁吸盤產品詳細說明：

YX1系列強力永磁吸盤主要在吊裝過程中用于吸持板塊狀或圓柱形鐵磁性材料的工件，具有結構輕巧，操作方便，吸持力強，安全可靠等特點，有助于改進裝卸搬運作業的工作條件，提高其勞動生產率，因此在工廠、碼頭、倉庫和交通運輸行業中，已廣泛地用作為吊裝工具。

YX1永磁吸盤主要技術參數圖如下：

型號	額定起重力（KG）		外形尺寸				最大拉脫力	重量
型號	塊狀工件	圓柱形工件	L	B	H	R	最大拉脫力	重量
YX1-100	100	45	94	72	76	145	350	3
YX1-200	200	90	145	75	85	150	700	6
YX1-400	400	180	169	94	106	180	1400	11
YX1-600	600	270	218	115	115	230	2200	25
YX1-1000	1000	450	270	145	147	280	3000	42
YX1-1500	1500	675	340	145	150	330	4500	52
YX1-2000	2000	900	340	160	165	450	6000	70
YX1-3000	3000	1350	480	185	185	510	9000	120
YX1-5000	5000	/	580	326	275	950	13000	280

a.吊重能力及鋼材厚度換算表

	鋼材厚度		負載能力之比率
	mm	inch	YX1-3t	YX1-2t	YX1-1t	YX1-0.6t	YX1-0.3t	YX1-0.1t
T1	Up60	Up2.36	100%	100%	100%	100%	100%	100%
T2	55	2.16	95%	100%
T3	50	1.97	90%	95%
T4	45	1.77	85%	90%
T5	40	1.57	80%	85%
T6	35	1.38	70%	75%	90%
T7	30	1.18	60%	65%	80%
T8	25	0.98	50%	55%	70%	90%
T9	20	0.79	40%	45%	60%	75%	90%
T10	15	0.59	30%	35%	50%	60%	70%
T11	10	0.39	20%	25%	35%	45%	50%	70%
T12	5	0.20	10%	15%	20%	25%	30%	40%

b. 鋼材平面粗糙度（FX）、鋼材之材質種類（MX）與吊裝能力換算參考表：

F1     1.6μm 125%
F2     6.3μm 100%
F3     12.6% 90%
F4     80%

M1	低炭鋼 Low carbon steel 100%
M2	中炭鋼 Inside carbon steel 95%
M3	高炭鋼 High carbon steel 85%
M4	低合金鋼 Low metal alloy steel 75%
M5	鑄鐵 Cast iron 60%

吊重范圍換算公式———（T*F*M*磁盤的吊重能力）
鋼材條件：T8，F(xiàn)1及M2
90%*125%*85%*600kg(Qz-0.6)=573KG
以上圖表為參考值，額定起重×3.5倍,本永磁吊裝器的吊重能力標示為測試吸力之1/3.5。如LS-1的吊重能力為3000kg。

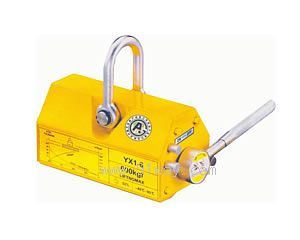

YX1系列強力永磁吸盤

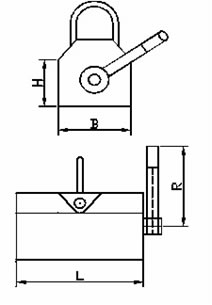

YX1系列強力永磁吸盤（示意圖）
