產品名稱：

DT,DTZ型系列電動推桿

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 液壓推動器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DT,DTZ型系列電動推桿產品詳細說明：

DT、DTZ型系列電動推桿機是一種往復運動的電力驅動裝置，用于各種復雜或簡單的工藝流程中，作為電動執行機構以實現 遠方集中控制或自動控制。

電動推桿是一種通用部件，自產生以來，以被廣泛應用于電力，機械、冶金、交通、煤炭、化工、糧飼加工機械等部門，深受廣大用戶歡迎。

電動推桿按額定推力目前分為25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12個等級，按行程為100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，每種行程又有42或84，50或100，26.6或53.2兩種速度。（詳見技術性能參數表）

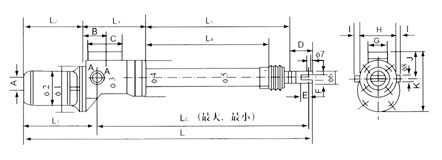

外形安裝尺寸

D-代表電動
T-代表推開
300-額定推力（公斤）
50-最大行程（厘米）
I型-速度代號毫米/秒

工作原理
　　電動機通過一對齒輪減速后帶動一對絲杠螺母把電機的旋轉運動變?yōu)橹本€運動，利用電動機正反轉完成推拉動作。推力和拉力相等。如通過各種杠桿、搖桿或連桿等機構可完成轉動、搖動等復雜動作。通過改變杠桿力臂長度可以增長行程。

DT型主要技術性能參數

序號	型號	推力 (公斤)	行程 (毫米)	速度 (毫米/秒)	電動機				Lc(mm)		外形尺寸(毫米) (長×寬×高)	總重 (公斤)
序號	型號	推力 (公斤)	行程 (毫米)	速度 (毫米/秒)	型號	功率(瓦)	轉速(轉/分)	電流(安)	LcMin	LcMax	外形尺寸(毫米) (長×寬×高)	總重 (公斤)
1	2520Ⅰ	25	200	42	AO25024	40	1400	0.23	369	569	580×125×118	7.5
2	2520Ⅱ	25	200	84	AO25022	60	2800	0.23	369	569	580×125×118	7.5
3	10040Ⅰ	100	400	42	AO25624	120	1400	0.47	640	1040	858×152×206	23
4	10040Ⅱ	100	400	84	AO25622	180	2800	0.52	640	1040	858×152×206	23
5	30050Ⅰ	300	500	42	AO25622	370	1400	1.12	745	1245	998×170×226	35
6	30050Ⅱ	300	500	84	AO26334	550	2800	1.38	745	1245	998×170×226	35
7	50050Ⅰ	500	500	50	AO26332	750	1400	2.02	778	1278	1098×190×266.5	52
8	50050Ⅱ	500	500	100	AO27134	1100	2800	2.60	778	1278	1098×190×266.5	52
9	70060Ⅰ	700	600	50	AO27132	750	1400	2.02	803	1343	1193×200×276	63
10	70060Ⅱ	700	600	100	AO27134	1100	2800	2.60	803	1343	1193×200×279	63
11	100060Ⅰ	1000	600	50	AO27132	1100	1410	2.70	883	1483	1260×204×271	75
12	100060Ⅱ	1000	600	100	Y90S-4	1500	2860	3.40	883	1483	1260×204×271	75
13	160080Ⅰ	1600	800	50	Y90S-2	2200	1430	5.00	1063	1863	1535×302×330	90
14	160080Ⅱ	1600	800	100	Y100L1-4	3000	2860	6.40	1063	1863	1535×302×330	85
15	3200Z-80Ⅰ	3200	800	26.6	Y100L-2	3000	1420	6.80	1225	2025	1265×300×520	230
16	3200Z-80Ⅱ	3200	800	53.2	Y100L-4	4000	2890	8.20	1225	2025	1265×300×520	250
17	5000Z-80	5000	800	26.6	Y112M-2	4000	1440	8.80	1225	2025	1265×300×520	250

DTZ型主要技術性能參數

型號	A	B	C	D	E	F	G	H	M	N	I	φ1	φ2	Lc最小
DTZ-50	140	50	170	80		90	62	80	135	80	10	6	8.5	104+S
DTZ-100	186	75	226	133		112	72	130	190	90	10	0	14	240+S
DTZ-300	209	75	249	133		135	76	152	220	105	20	12	14	232+S
DTZ-630	214	75	254	163		140	96	170	245	110	20	14	14	244+S
DTZ-1000	228	93	268	163		154	125	190	285	140	20	16	14	259+S
DTZ-1600	346	120	520	160	70	240	122	220	347	151	30	25		286+S
DTZ-3200						300	155		377	160	40	40		340+S
DTZ-5000						310	170		420	170	40	40		340+S
DTZ-10000						325	157		467	190	40	40		435+S
DTZ-15000						330	265		490	165	50	55		485+S
DTZ-30000						430	265		640	235	60	60		680+S

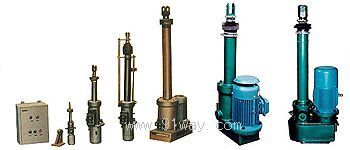

DT,DTZ型系列電動推桿機

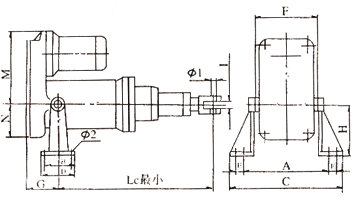

DT,DTZ型系列電動推桿（示意圖）
