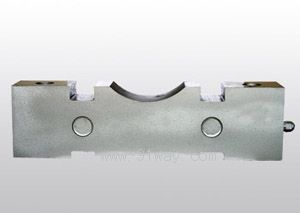

HLF-3型軸承座墊傳感器產品詳細說明：

HLF-3型軸承座墊傳感器具有較大接觸面，卷揚機軸承座可以直接安裝在傳感器上，因而具有較好的穩定性，是各類起重設備安全保護裝置和自動化控制的理想選用產品。

技術指標： 　　
    靈敏度：1.50～2.00mv/v
　　非線性：0.05%F.S
　　滯后：0.05%F.S5
　　重復性：0.03%F.S
　　蠕變：0.05%F.S/30min
　　蠕變恢復：0.05%F.S/30min
　　零點輸出：±1%F.S
　　零點溫度系數：0.05%F.S/10℃
　　額定溫度輸出系數：0.05%F.S/10℃
　　輸出電阻：700Ω
　　絕緣電阻：≥3000MΩ
　　供橋電壓：10V
　　允許溫度范圍：-30～+60℃
　　允許過負荷：130%F.S
　　連接方式：供橋：紅(+)黃(-) 信號：蘭(+)白(-)
注：可根據用戶要求特制

HLF-3-1型傳感器尺寸圖表:

量程\尺寸	L	L1	L2	L3	B	H	h	φD	Rd
10t	300	250	150	80	44	75	13	17	60
15t	350	295	170	110	60	102	20	22	80
20t	350	295	170	110	60	102	20	22	80
30t	410	340	200	120	66(68)	108(114)	20(26)	26	95(86)
50t	460	360	200	120	66	110(114)	20	32	90

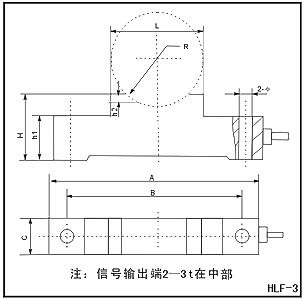

HLF-3型傳感器尺寸圖表:

傳感器規格	外形尺寸
	A	B	C	L	H	h1	h2	R	φ
2	250	210	38	80	65	46	15	50	13
3
5	300	250	44	100	80	52	18	60	17
10							20
15	350	295	60	125	106	62	23	80	22
20
30	410	340	68	145	114	74	26	90	26
50	460	360			116				32
