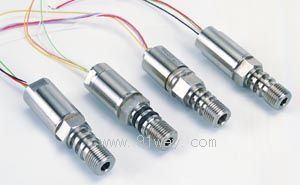

JS-1型濺射薄膜壓力傳感器產品詳細說明：

薄膜應變計由多層（陶瓷絕緣層、NiCr 合金電阻層、Au焊盤、SiO2保護層）濺射薄膜組成，總厚度不超過4μm,采用濺射、刻蝕工藝直接形成在不銹鋼彈性膜片上，徹底實現了敏感元件的無機質化，克服了有機粘結膠帶來的蠕變、滯后、老化等不穩定因素，大大提高了產品的長期穩定性。

不銹鋼結構，激光焊接，外形尺寸小，重量輕。
精度高，性能穩定可靠，量程范圍廣。

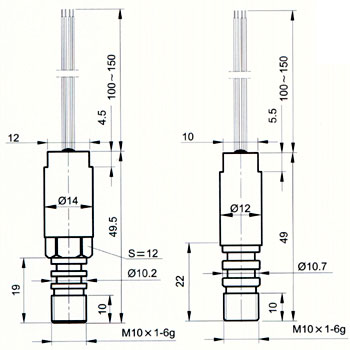

連接螺紋：M10×1（可提供用戶要求的各種機械連接方式）
適用于石油測井、內燃機、壓縮機、試驗機等高溫高壓、惡劣環境場合的壓力測量。

主 要 技 術 指 標
測量范圍	0- 10 ～ 150	MPa
輸出靈敏度	1.2～2	mV/V
基本誤差	±0.1； ±0.2； ±0.3； ±0.5	%F.S
工作溫度	-30～+125；-40～+175	℃
零點溫度影響	±0.1～±0.2	%F.S /10℃
輸出溫度影響	±0.3	%F.S /10℃
激勵電壓	5～12（高精度直流穩壓電源）	VDC
絕緣電阻	1000	MΩ/100VDC
輸入電阻	600～3500	Ω
輸出電阻	600～3500	Ω
零點輸出	< 0.5	mV
安全過負荷率	120	%F.S
長期穩定性：零點	≤±0.1	%F.S/年
靈敏度	±0.2	%F.S/年

電 氣 連 接 方 式
連接方式	高溫導線顏色
輸入（電源）正端	紅
輸出信號正端	藍（綠）
輸出信號負端	白
輸入（電源）負端	黃（或黑）
若導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。
