XB-6型懸臂梁測力/稱重傳感器產品詳細說明：

XB-6型懸臂梁測力/稱重傳感器的彈性體為剪切或彎曲懸臂梁結構，外形高度低，結構強度高。用于拉伸力或壓縮力測量，抗偏、抗側向力強。
防塵密封，量程范圍廣，精度高，性能穩(wěn)定可靠，安裝使用方便。
拉式或壓式承載，適用于電子秤、衡器等各種測力/稱重的工業(yè)自動化測量控制系統(tǒng)。

主 要 技 術 指 標
測量范圍	0- 0.5 ～ 10	t
輸出靈敏度	1.5～2.0	mV/V
直線度L	±0.02; ±0.05;	%F.S
滯后H	±0.02; ±0.05;	%F.S
重復性R	±0.02; ±0.05;	%F.S
工作溫度	-10～+60	℃
溫度補償范圍	室溫～+60	℃
零點溫度影響	±0.05	%F.S/10 ℃
輸出溫度影響	±0.05	%F.S/10 ℃
激勵電壓	12	VDC
絕緣電阻	2000	MΩ/100VDC
輸入電阻：鋼質	380±5	Ω
鋁質	400±5	Ω
輸出電阻	350±2/350±5	Ω
零點輸出	0～±1	%F.S
安全過負荷率	120	%F.S

電 氣 連 接 方 式
連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	黃 （綠）
輸出信號負端	3	白
輸入（電源）負端	4	藍
屏蔽	/	黑
若插頭座號、導線顏色發(fā)生顏色變化時，請以傳感器檢定合格證書為準。

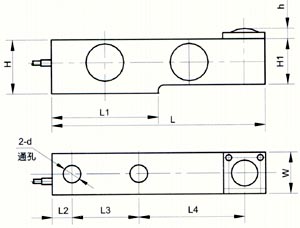

量程(t)	尺寸（mm）
	L	L1	L2	L3	L4	H	H1	2-d	W	h
0.5～2.5	203	102	19	63.5	98	43	37	ø13	37	18
3～4	203	102	19	63.5	98	52	44	ø17	40	18
5	235	118	21	66.5	124	52	48	ø21	48	20
8	235	118	22	74	114	52	48	ø21	48	20
10	279	140	25	83	140	82.6	60	ø27	60	30.4

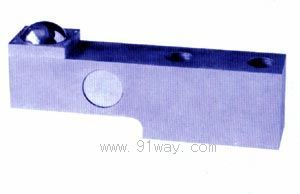

XB-6型懸臂梁測力/稱重傳感器
