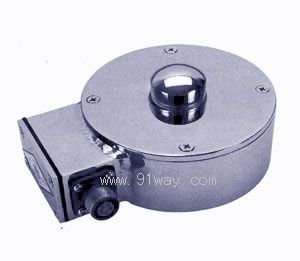

LF-1型輪輻式測力/稱重傳感器產品詳細說明：

彈性體為輪輻、孔輻、硬芯平膜片結構，外形高度低，用于拉伸力和壓縮力測量，抗偏、抗側向力強。
精度高，拉、壓輸出對稱性好，性能穩定可靠，量程范圍廣，安裝使用方便。
拉壓式承載，適用于多種載荷力的測試，各種拉壓力測試、電子秤及工業自動化測量控制系統。

主 要 技 術 指 標
測量范圍	0- 0.5 ～ 50	t
輸出靈敏度	1.5～2.0	mV/V
直線度L	±0.02; ±0.05; ±0.1	%F.S
滯后H	±0.02; ±0.05; ±0.1	%F.S
重復性R	±0.02; ±0.05; ±0.1	%F.S
工作溫度	-10～+60	℃
溫度補償范圍	室溫～+60	℃
零點溫度影響	±0.05	%F.S/10 ℃
輸出溫度影響	±0.05	%F.S/10 ℃
激勵電壓	12	VDC
絕緣電阻	2000	MΩ/100VDC
輸入電阻：鋼質	760±5	Ω
鋁質	790±5	Ω
輸出電阻	700±5	Ω
零點輸出	0～±1	%F.S
安全過負荷率	120	%F.S

電 氣 連 接 方 式
連接方式	插頭座號	導線顏色
輸入（電源）正端	1	紅
輸出信號正端	2	黃 （綠）
輸出信號負端	3	白
輸入（電源）負端	4	藍
屏蔽	/	黑
若插頭座號、導線顏色發生顏色變化時，請以傳感器檢定合格證書為準。

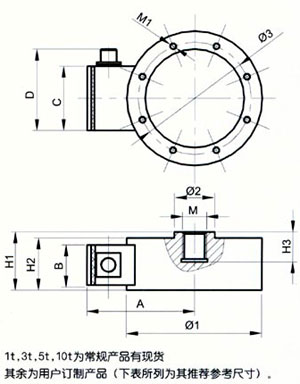

量程	ø1	ø2	ø3	H1	H2	H3	M	M1	A	B	C	D
0.5,1,2	106	30	92	42	40	24	M20x2-6H	4-M8通孔	81	32	55	73
3,5	134	40	112	58	52	27	M30x2-6	8-M8通孔	101	40	64	82
10,15	172	54	144	70	64	32	M36x2-6	8-M12通孔	120	40	64	82
20	198	65	160	70	64	36	M45x3-6	8-M16通孔	133	40	64	82
30	208	70	170	70	64	36	M48x3-6	8-M20通孔	138	40	64	82
40	230	80	190	83	79	45	M56x3-6	8-M24通孔	149	40	64	82
50	254	90	210	90	84	45	M64x3-6	8-M30通孔	161	40	64	82
