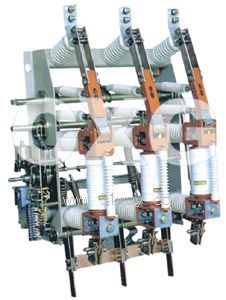

FZB21-12D/T630-20型戶內高壓真空負荷開關產品詳細說明：

FZB21-12D/T630-20型戶內高壓真空負荷開關（以下簡稱負荷開關），是三相交流50Hz的戶裝置，在額定電壓12KV的電力系統中，作為電氣設施的保護和控制，用于分合負荷電流，閉環電流和承載過負荷電流，也可開斷和關合空載長線，空載變壓器及電容器。
配裝具有關合短路電流能力的接地開關。
操動機構可手動和電動，便于實現電力系統的遙控要求。

FZRN21-12D/T125-31.5型戶內高壓真空負荷開關-熔斷器組合電器（以下簡稱組合電器），是由負荷開關與熔斷器組合而成，除具有負荷開關的功能外，還具有短路保護功能。
在中國市場，負荷開關已漸漸取代斷路器而得到廣泛應用。與斷路器相比，負荷開關不僅價格便宜，操作簡單，而且配以熔斷器后對故障反應更快，對保護變壓器特有效，負荷開關已受到廣大城鄉用戶青睞，愈來愈受到人們的重視和歡迎。
2.正常使用條件
a) 周?chē)�空氣溫度：上�?40oC，下限-40oC；
b) 相對濕度：日平均值不大于95%，月平均值不大于90%；
c) 水蒸氣壓力：日平均值不超過2.2kPa，月平均值不超過1.8kPa；
d) 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

3 主要技術參數
3.1 負荷開關的主要技術參數

序號	參數名稱		單位	數據
1	額定電壓		kV	12
2	額定頻率		Hz	50
3	額定電流		A	630
4	額定有功負載開斷電流			630
5	額定閉環開斷電流			630
6	5%額定有功負載開斷電流			31.5
7	額定電纜充電開斷電流			10
8	額定空載變壓器容量		kVA	1250
9	1min工頻耐壓	真空斷口、相間、相對地	kV	42
		隔離斷口		48
10	雷電沖擊耐壓（峰值）	真空斷口、相間、相對地		75
		隔離斷口		85
11	4S額定短時耐受電流（熱穩定）		kA	20
12	額定峰值耐受電流（動穩定）		kA	50
13	額定短路關合電流（峰值）			50
14	額定電流開斷次數		次	10000
15	機械壽命			10000
16	真空滅弧室觸頭允許磨損厚度		mm	2
17	手動操作力矩		N.m	≤200

3.2 組合電器技術參數

序號	參數名稱		單位	數據
1	額定電壓		kV	12
2	額定頻率		Hz	50
3	熔斷器最大額定電流		A	125
4	額定開斷交流電流			3150
5	熔斷器觸發的開關分閘時間		ms	40±5
6	額定短路開斷電流（有效值）		kA	31.5
7	額定短路開斷電流（峰值）		kA	50
8	1min工頻耐壓	真空斷口、相間、相對地	kV	42
9		隔離斷口		48
	雷電沖擊耐壓（峰值）	真空斷口、相間、相對地		75
10		隔離斷口		85
	熔斷器撞擊器輸出能量		J	2-5

3.3 機械調整參數

序號	參數名稱	單位	數據
1	觸頭開距/超行程	mm	10±1/4±0.5
2	平均合閘速度/平均分閘速度（觸頭剛分6mm）	m/s	0.6±0.2/1.1±0.2
3	三相觸頭分合閘同期性/觸頭合閘彈跳時間	ms	≤2/≤2
4	帶電體之間及對地空氣距離	mm	≥125
5	上、下支架主回路電阻	μΩ	≤70

4.FZB21-12D/T630-20型戶內高壓真空負荷開關外形及安裝尺寸

FZB21-12D/T630-20型戶內高壓真空負荷開關
