LR一35、LRD一35型電流互感器為裝入式產品。配DW1、DW2、DW6、DW8、DW13、SW1、SW4等35 kV油開關作測量電流、電能及繼電器保護之用。
技術參數
(1) 額定電壓：35KV；
(2) 額定頻率：50Hz；
(3)額定二次電流：5A、2.5A、1A；

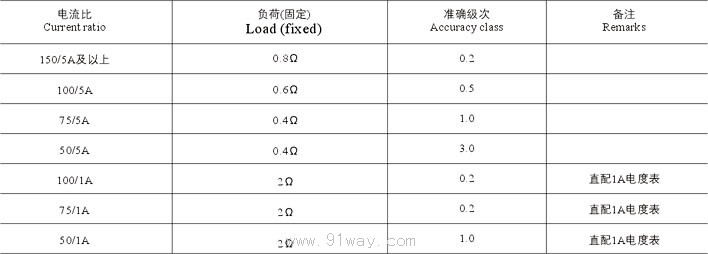

(4)主要技術、參數(如下表)
結構
    LR一35、LRD一35型電流互感器的一次線圈是油開關套管的導電桿。鐵心由冷軋取向硅鋼片卷制成環形，并經二次結晶熱處理，二次線圈用絕緣銅導線繞在鐵心上，其外層包斜紋布帶，整個產品浸漬絕緣漆，銘牌用斜紋帶包在產品上。

出頭標記：
一次側為P1，二次側為S1、S2。
當一次電流流過時，二次不得開路，否則有高壓產生。

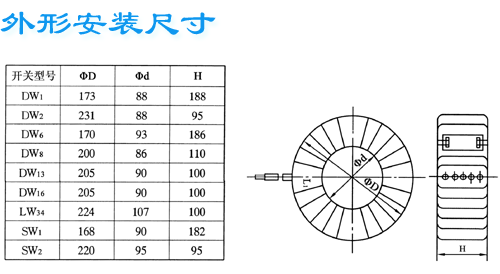

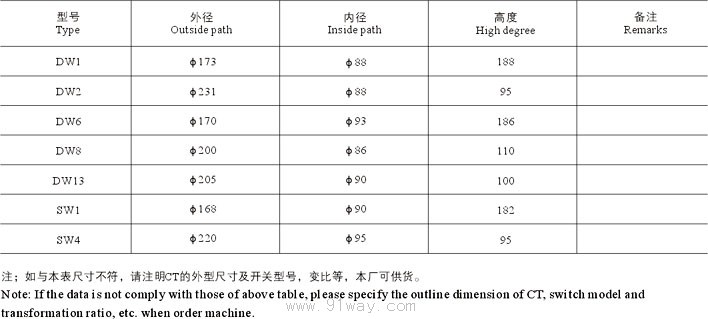

 外形及安裝尺寸

LR-35,LRD-35系列電流互感器
