M74型機械密封產品詳細說明：

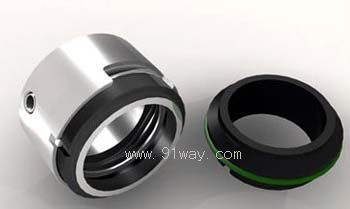

M74型機械密封
結構特點：?jiǎn)味嗣�，任意旋向，符合EN12756(DIN24960)標準，推環由傳動搭子卡住，防止彈簧脫落，靜環可限位，彈簧行程受限制，避免碳環過度磨損。
應用領域：廣泛應用于污水處理系統和化工泵。
運行參數：壓力：M7N,M74非平衡型≤1.6MPaH7N,H75,H76平衡型≤6MPa
溫度：-40～220℃速度：≤20m/s

M74多彈簧結構

靜環(車制石墨/碳化硅/碳化鎢)
動環(碳化硅/碳化鎢/碳石墨)
輔助密封(氟膠/包氟)
彈簧及其它金屬件(不銹鋼)

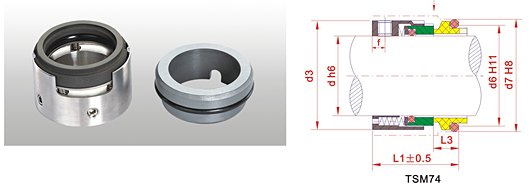

Sealsized(mm)

d3	d6	d7	L1	L3	f
25	21	25	35.0	10.0	6
27	23	27	35.0	10.0	6
33	29	33	37.5	11.5	7
35	29	35	37.5	11.5	7
37	31	37	37.5	11.5	7
39	33	39	40.0	11.5	8
40	34	40	40.0	11.5	8
43	37	43	42.5	11.5	8
45	39	45	42.5	11.5	8
47	42	48	42.5	11.5	8
48	42	48	42.5	11.5	8
50	44	50	42.5	11.5	8
55	49	56	45.0	14.0	8
57	51	58	45.0	14.0	8
60	54	61	45.0	14.0	8
62	56	63	45.0	14.0	8
65	59	66	45.0	14.0	8
67	62	70	47.5	15.0	8
70	65	73	47.5	15.0	8
72	67	75	47.5	15.0	8
79	70	78	52.5	15.0	9
81	72	80	52.5	15.0	9
84	75	83	52.5	15.0	9
86	77	85	52.5	15.0	9
89	81	90	52.5	18.0	9
91	83	92	60.0	18.0	9
99	88	97	60.0	18.0	10
104	95	105	60.0	18.2	10
109	100	110	60.0	18.2	10
114	105	115	65.0	18.2	10
119	110	120	65.0	17.2	10
124	115	125	65.0	17.2	10
