 產品名稱： 108型機械密封
型號規格： 108型機械密封
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 機械密封件
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
108型機械密封產品詳細說明：
108型機械密封

適用范圍
密封腔壓力：P≤0.6MPa
密封腔溫度：t=-20℃～80(150)℃
線 速 度：Vg≤8m/s

單端面
非平衡型密封
橡膠波紋管

108 裝配尺寸 (mm)

規格\尺寸
d1
(h6)

d3
(max)
d7
(H8)
L1
(±0.5)
L3
L6
108-9  8 17.0 15 20.0 14.7 4.5
108-9  9 21.0 21 20.0 14.7 4.5
108-10 10 21.0 21 20.0 14.7 4.5
108-11 11 23.0 23 20.0 14.7 4.5
108-12 12 23.0 23 20.0 14.7 4.5
108-14 14 25.5 25 25.0 19.7 4.5
108-15 15 27.5 27 25.0 19.7 4.5
108-16 16 27.5 27 25.0 19.7 4.5
108-17 17 32.5 33 25.0 19.7 4.5
108-18 18 32.5 33 25.0 19.7 4.5
108-19 19 33.0 35 25.0 19.2 5.0
108-20 20 33.0 35 25.0 19.2 5.0
108-22 22 38.0 37 28.0 21.8 5.5
108-25 25 40.0 40 32.5 25.0 6.0
108-28 28 43.0 43 35.0 27.0 7.0
108-30 30 45.5 45 35.0 27.0 7.0
108-35 35 51.0 50 37.0 29.0 7.0
108-40 40 57.5 58 40.0 30.5 8.0
108-45 45 63.0 63 40.0 30.5 8.0
108-50 50 71.0 70 45.0 33.5 9.5
108-55 55 75.5 75 45.0 33.5 9.5

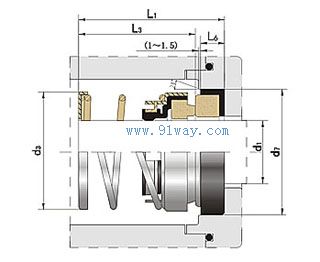

108型機械密封外形尺寸

108型機械密封
