LZZB1-10,LZZB1-10GY型電流互感器產品詳細說明：

LZZB1-10,LZZB1-10GY型電流互感器

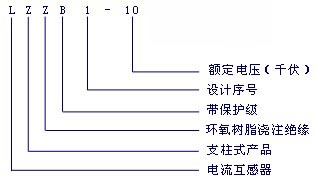

1．型號及其含義



2. 產品標準
產品性能符合GB1208-1997國家標準、DL/T 725-2000電力行業標準和IEC185標準。
3．結構與規格
本型電流互感器為支柱式結構，采用環氧樹脂全封閉澆注成型。耐污穢、耐潮濕性能好。本產品有兩個二次繞組，第一個二次繞組的準確限值系數達5P20，精確度為0.2(或0.5)級, 可以供保護用或保護、測量共用。第二個二次繞組的精確度為0.1級，并同時滿足0.2S級要求,可以供計量用或計量、測量共用。
本型電流互感器有多種變比：30/5A（1A）、40/5A（1A）、50/5A（1A）、75/5A（1A）、 100/5A（1A）、150/5A（1A）、200/5A（1A）、300/5A（1A）、400/5A（1A）、 600/5A（1A）、750/5A（1A）、800/5A（1A）、1000/5A（1A）、1200/5A（1A）、 1500/5A（1A）、1600/5A（1A）、2000/5A（1A）多種。本產品外形尺寸見圖1和圖3，一次繞組接線端子尺寸見圖2和圖4。

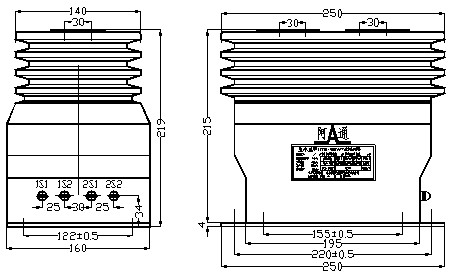

圖1 1200A以下的產品外形尺寸圖

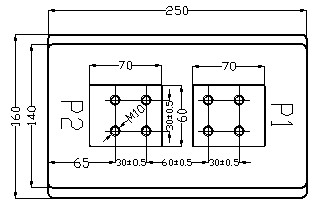

圖2 1200A以下的產品一次繞組接線端子尺寸圖

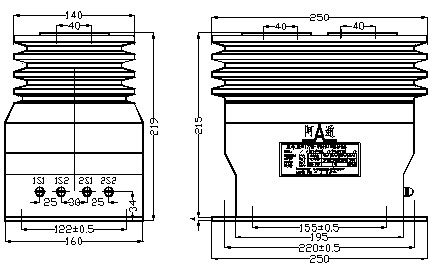

圖3 1500A以上的產品外形尺寸圖

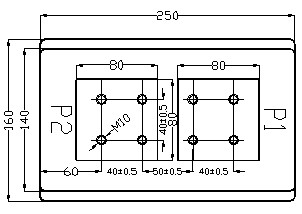

圖4 1500A以上的產品一次繞組接線端子尺寸圖

4 產品額定值及技術參數
4.1 額定電壓：10kV
4.2 最高工作電壓：12kV
4.3 額定頻率：50Hz
4.4 額定一次電流： 30A、40A、50A、75A、100A、150A、200A、300A、400A、600A、750A、800A、1000A、1200A、1500A、1600A、2000A。
4.5 額定二次電流：5A或1A。
4.6 額定輸出：25VA，負荷功率因數為0.8 ～ 1。
4.7 準確級、準確限值系數（ALF）和 儀表保安系數（FS）：
4.7.1 第一個二次繞組（保護、測量用）1S1-1S2
在各種額定輸出時的準確限值系數和準確級見表1，負荷的功率因數為COSΦ=0.8～1。

表1

一次電流	1S1-1S2 在下述額定輸出時的 準確限值系數（ ALF）				1S1-1S2準確級
	10VA	15VA	20VA	25VA	10VA-25VA
30-800A	5P20	5P15	5P10	5P10	0.5級
1000A	5P25	5P20	5P15	5P15	0.2級
1200A	5P25	5P20	5P20	5P15	0.2級
1500A	5P25	5P20	5P20	5P15	0.2級
1600A	5P30	5P20	5P20	5P15	0.2級
2000A	5P30	5P25	5P20	5P20	0.2級

4.7.2 第二個二次繞組（計量、測量用）2S1-2S2
在各種額定輸出下的準確級和儀表保安系數見表2。負荷的功率因數為COSΦ=0.8～1。

表2

1	2S1-2S2在下述 額定輸出 下的準確級和 儀表保安系數
額定輸出 VA	10VA	15VA	20VA	25VA
準確級	0.1	0.1	0.1	0.2S
儀表保安系數（ FS ）	10	10	10	10

4.8 額定短時熱電流和額定動穩定電流，見表3。

表3

額定 變比	額定短時熱電流（ kA）	額定動穩定電流（ kA）	重量（ kg ）
30-100/5A(1A)	15	37.5	≤ 20
150/5A(1A)	22.5	56	≤ 20
200/5A(1A)	30	75	≤ 20
300-400/5A(1A)	45	112.5	≤ 20
600-800/5A(1A)	63	120	≤ 20
1000-1200/5A(1A)	75	130	≤ 20
1500-2000/5A（1A）	90	140	≤ 20

4.9 絕緣性能
4.9.1 一次繞組額定絕緣水平
A. 設備最高電壓：12kV。
B. 額定工頻耐受電壓：42kV。
C. 額定雷電沖擊耐受電壓：75kV。
4.9.2 二次繞組額定絕緣水平
二次繞組之間及對地絕緣的額定短時工頻耐受電壓為3kV。
4.9.3 絕緣電阻
互感器各繞組之間及對地（或底板）之間的絕緣電阻（用開路電壓為2500V的測試儀表測定），不小于100MW。
4.10 局部放電水平
局部放電水平符合國家標準，在1.2Um（14.4kV）電壓下，不超過50pC。
4.11 重量：見表3。
5. 安裝、使用與維護
5.1 安裝
1200/5A(1A) 以下產品的外形尺寸見圖1，一次繞組接線端子尺寸見圖2。1500/5A(1A) 以上產品的外形尺寸見圖3，一次繞組接線端子尺寸見圖4。有兩種安裝方式，第1種為利用產品底部的4個M12的安裝孔用螺釘直接安裝在開關柜的安裝板上，開孔尺寸見圖5。第2種為利用產品底部的安裝底板上的4個Φ13的安裝孔用螺釘和螺母安裝，開孔尺寸見圖6。安裝時不要損壞澆注體表面。
本產品的一次繞組接線端子 P1、P2在上部，表面鍍銀，以保證接觸良好，采用8個M10螺釘與匯流排固定連接，見圖2和圖4，以保證接觸良好。二次繞組接線端子1S1、1S2、2S1、2S2在產品下部，表面鍍鎳。產品的接地利用底部的四個安裝孔或 產品底部的安裝底板。

圖5 不帶安裝底板時的安裝開孔尺寸圖

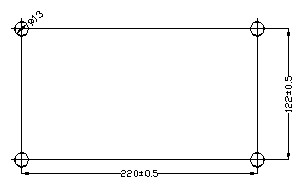

圖6 帶安裝底板時的安裝開孔尺寸圖
5.2 使用
使用前應檢查二次繞組的接線極性為1S1、2S1與P1同極性。即當一次電流從P1流入互感器由P2流出時，二次電流從1S1、2S1流出經過二次負荷后由1S2、2S2流回互感器。運行中當一次繞組有電流時，二次繞組不得開路，否則在二次繞組端子間可能產生危險的高電壓
