SQY01系列數字顯示儀,是采用新型單片微處理器作主芯片的新一代智能數字顯示儀。該系列包含了大多數數字顯示儀表的功能,具有頻率測量、速度測量、計數和各種工程電量的檢測,并有繼電器報警輸出、模擬量輸出、脈沖輸出和RS232C和RS485接口等功能。廣泛適用于電力、冶金、船舶、機械、紡織、造紙等行業的測控和顯示。該系列產品在設計時,始終把用戶的意愿放在首位,使產品的可靠性、抗干擾性和適用性得到充分保證。
SQY01系列分T/D數字顯示儀系列、J計數顯示控制器系列等二個主要分系。二個分系的基本性能如下:
1.供電電源:85~ 285V,50/60Hz或DC 11~ 36V;
2.數顯范圍:0.0000~99999;
3.檢測范圍:頻率輸入:0.01~10kHz;
電壓輸入:0~1V(或0~10V,量程可設定)
電流輸入:0~10mA(或4~20mA,量程可設定)
4.基本誤差:轉速 ±0.02%;
計數 ±1字;
模擬量 ±0.5%FS;
5.參數可任意設置;
6.帶RS232C和RS485接口的產品,可遠程設置,也可配打印機或計算機等智能終端。
7.開孔尺寸:150×75
8.外形尺寸:160×80×130
其它可供選擇的還有以下幾種不同外形,但具備同樣功能的儀表:
序號 |
型號 |
外形尺寸 |
開孔尺寸 |
1 |
SQY01 |
160×80×130 |
150×75 |
2 |
SQY02 |
72×72×100 |
68×68 |
3 |
SQY03 |
96×48×110 |
92×45 |
4 |
SQY04 |
160×160×230 |
152×152 |
5 |
SQY05 |
48×48×90 |
45×45 |
6 |
SQY06 |
144×144×210 |
140×140 |
7 |
SQY07 |
60×120×110 |
55×110 |
8 |
SQY08 |
96×96×120 |
92×92 |
9 |
SQY09 |
144×72×190 |
138×168 |
SQY01系列根據用戶的要求度身定造,發展和延伸了數百個品種規格的顯示測控儀表。如XJP系列、STM系列、SKY系列、SZC系列和MCS-II系列等,便是SQY01系列的衍生。為使用戶對我公司的產品有較基本的了解,也為用戶選型方便,下面以型譜的方式對SQY01T/J幾個基本系列產品加以介紹:

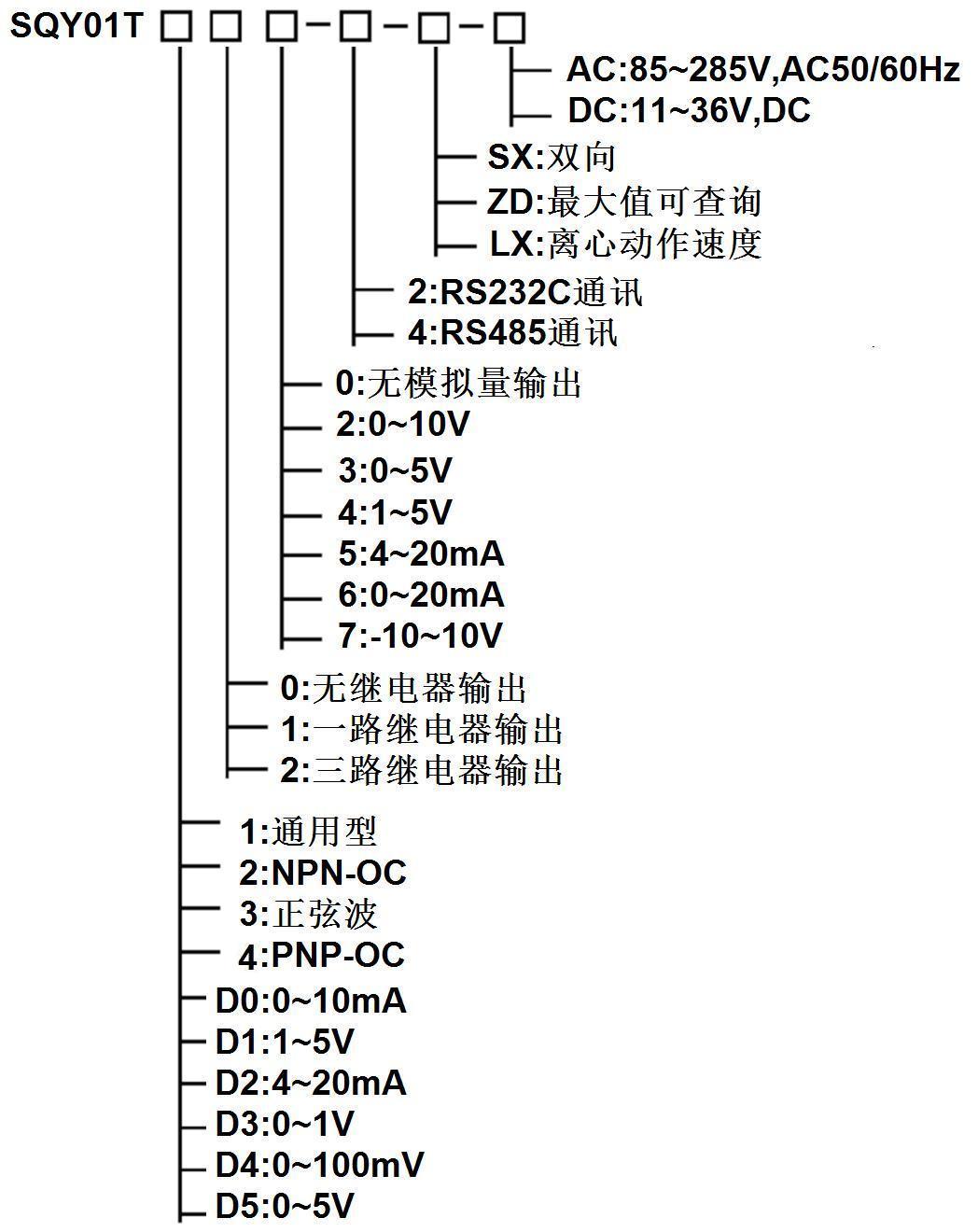

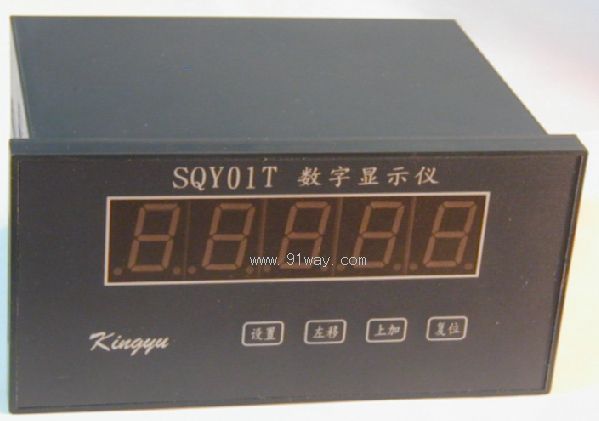

SQY01T系列數字顯示儀,主要測量頻率、流量、轉速和線速等;SQY01TD系列數字顯示儀主要測量電壓、電流以及和電壓電流相關的轉速、流量、壓力、溫度、角度、開度和位移等物理量。

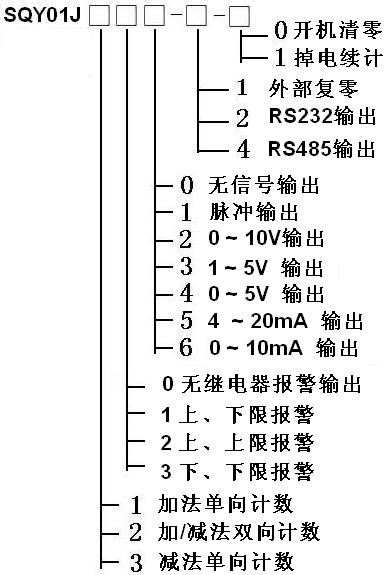

SQY01J系列計數顯示儀控制器,主要測控長度、高度、深度、位移、角度和角位移,以及流量積算和計時控制等;
