PCY14-1B型恒壓變量泵產品詳細說明：

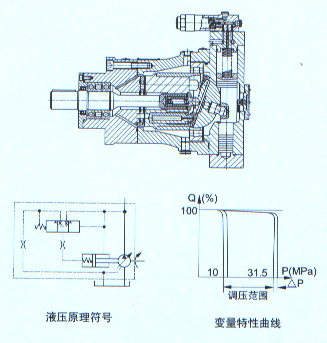

PCY14-1B型恒壓變量泵工作原理與結構



PCY14-1B型恒壓變量泵輸出壓力油同時通至變量活塞下腔和恒壓閥的控制油入口，當輸出壓力小于調定壓力時，作用在恒壓閥芯上的油壓推力小于調定彈簧力，恒壓閥處于開啟狀態，壓力油進入變量活塞上腔，變量活塞壓在最低位置，泵全排量輸出壓力油。當泵在調定恒壓力下工作時，作用在恒壓閥芯上的油壓推力等于彈簧力，恒壓閥的進、排油口同時開啟狀態，使變量活塞上下腔的油壓推力相等。變量活塞就平衡在某一位置工作，若油壓瞬時升高，恒壓閥進油口關小，排油口開大，變量活塞上腔比下腔壓力低，變量活塞向上移動，泵流量減少直至壓力下降到調定恒壓力，這時變量活塞在新的平衡位置工作。反之，油壓瞬時下降，恒壓閽進油口開大，排油口關小，變量活塞上腔比下腔壓力高，變量活塞下移，泵的流量增大，直至壓力上升到調定恒壓力。

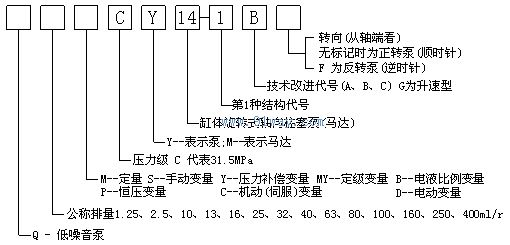

型號 PCY14-1B	公稱壓力 Mpa	公稱排量 ml/r	理論流量L/min		最大傳動功率Kw	最大理論扭矩N*m
			1000r/min	1500r/min	1000r/min
2.5	31.5	2.5	2.5	3.75	1.43	17.5
10	31.5	10	10	15	5.7	54.6
25	31.5	25	25	37.5	14.1	134.9
40	31.5	40	40	60	22.6	201.5
63	31.5	63	63	94.5	35.8	339.9
80	31.5	80	80	120	46.6	405.1
160	31.5	160	160	240	92.2	880.3
250	31.5	250	250	375	133.2	1272.4
400	31.5	400	400	-	199.5	1905.2

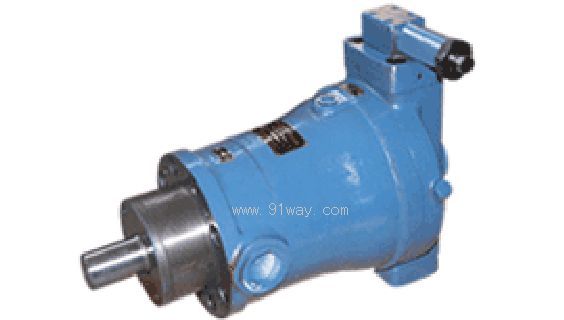

PCY14-1B型恒壓變量泵
