ZLFP系列襯氟調節閥產品詳細說明：

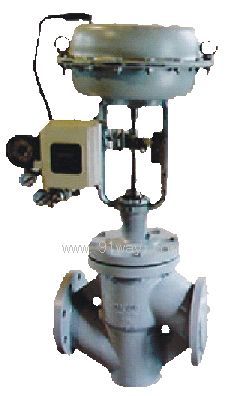

ZLFP系列襯氟調節閥

產品特點
進口技術襯氟調節雙重密封避免泄漏
氣動電動應用廣泛超大力矩壽命超長

產品概述
ZLFP系列襯氟塑波紋管調節閥是自動化控制儀表中的執行單元。它由氣動薄膜執行機構（或由電動執行機構）和直通單座襯氟塑閥兩部分組成。該閥接觸介質部位均使用具有耐腐蝕、耐老化的聚全氟乙丙烯，采用高壓襯氟塑工藝制成的組件。閥內裝有聚四氟乙烯波紋管組件，閥芯頂端與聚四氟乙烯波紋管上端密封連接，聚四氟乙烯波紋管下端與閥體上閥蓋、支套、閥芯頭運用特殊工藝加工，采用二級分體，內扣PTFE閥形滾條與聚四氟乙烯波紋管密封連接。閥內組件保證了抗腐性。
1.耐腐性：閥體內腔、閥芯、閥座、閥桿均包覆3mm厚的聚全氟乙丙烯（簡稱PTFEP）,能抗所有化學介質（包括濃硫酸、強堿和王水）的腐蝕。
2.密封性：采用聚四氟乙烯波紋管和填料雙重密封，一旦波紋管損壞，調節閥填料可起到第二道的保護性密封。
3.泄露量：由于閥芯、閥座是軟密封，故泄露量遠遠低于國家IV級標準。
4.流通量：流體通道流暢，流通能力強。
5.執行機構性能（氣動）：采用精小型、多彈簧執行機構，體積小、重量輕、輸出力大、調節精度高。（電動）：采用電動伺服執行機構，調節精度高。

ZLFP系列襯氟調節閥主要技術參數(氣動/電動)

公稱通徑DN(mm)		G3/4"						20				25	32	40	50	65	80	100	150
閥座直徑DN(mm)		3	4	5	6	7	8	10	12	15	20	25	32	40	50	65	80	100	150
額定流量系數Kv		0.08	0.12	0.20	0.32	0.50	0.80	1.2	2	3.2	5	8	12	20	32	50	70	100	240
流量特性		直線						直線、等百分比
公稱壓力PN(MPa)		1.0　　　　　　　　　　　　　　　1.6
工作行程		10										16		25		40			60
氣 動 執 行	型號	ZHBA-22												ZHBA-23		ZHBA-34			ZHBA-45
	有效面積	200						280						400		630			1000
	彈簧范圍(kPa)	20～100;40～200
電 動 執 行	II型	ZAZ-25						ZAZ-25				DKZ-3100				DKZ-4100			DZK-510
	III型	ZKZ-2100										ZKZ-2200 ZKZ-3300				ZKZ-4400			ZKZ-4500
	輸入信號范圍	I型：1～5mADC II型： 4～20mADC
	供電電源	AC220V 50～60Hz
作用方式		氣關式或氣開式/電開式(K)電關式(B)
工作溫度		-30～200℃
固有可調比R		30:1
防爆等級		普通型或防爆型d II BT3

性能指標

氣動		電動
項目	性能指標	項目	性能指標
基本誤差%	≤±8	基本誤差%	≤±5
回差%	≤8	回差%	≤3
死區%	≤6	死區%	≤5
額定流量系數誤差	≤±10%(Kv≤5時±15%)	額定流量系數誤差	≤±10%(Kv≤6.3時±15%)
泄漏量	≤0.01%閥額定容量	泄漏量	≤0.01%閥額定容量

允許壓差（氣動）

供氣壓力 (MPa)	彈簧范圍 (KPa)	公稱通徑(DN)	G3/4"	20				25	32	40	50	65	80	100	150
		閥座直徑(DN)	3-8	10	12	15	20	26	32	40	50	65	80	100	150
0.14	20-100	允許壓差 ΔP(MPa)	1.6					0.8	0.5	0.5	0.3	0.25	0.2	0.12	0.08
0.24	40-200							1.2		1.1	0.7	0.65	0.45	0.28	0.20

允許壓差（電動）

公稱通徑DN(mm)		G3/4"						20				25	32	40	50	65	80	100	150
閥座直徑DN(mm)		3	4	5	6	7	8	10	12	15	20	25	32	40	50	65	80	100	150
配用II型允許壓差(MPa)		1.6								1.1	0.6	1.6					1.0	0.6	0.7
配用III型電動執行機構	推力(N)	250～400						400 1000 2500						400		6400			6400
														1000
														2500		16000			16000
														6400
	允許壓差(MPa)	1.6						1.6			1.0	0.8	0.5	0.3	0.2	1.6	1.0	0.6	0.3
								1.6				1.6	1.2	0.7	0.4
								1.6				1.6		1.6	1.1	1.6			0.7
														1.6

外形尺寸（氣動）

公稱通徑DN(mm)	3/4"	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	2, 50	275	300	350	480
A	245	245	245	245	290	290	362	362	362	454
H	401	445	485	495	532	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190
重量	17	17	19	21	28	31.5	54	64	80	120

注：法蘭連接尺寸符合JB78，GB、JB79，HG標準。也可按ANSI標準等其它標準供應。

外形尺寸（電動）

公稱通徑DN	L	H1	H			A
			III型		II 型	III型		II型
			防爆型	普通型		防爆型	普通型	A×B
3/4"	116	50			390	340
20	180	65	715	510	540		200	230×460
25	185	70	770	635	675
32	200	80	790	655	695
40	220	71	834	674	720
50	250	88	920	760	880
65	275	102	1100	940	890		235	230×530
80	300	140	1100	940	890
100	350	170	1100	940	890
150	486	290	1200	960	945			260×630

注：法蘭連接尺寸符合JB78-59、JB79-59標準。也可按ANSI標準等其它標準供應。

主要零件材料

零件名稱	材　　料	零件名稱	材　　料
閥體	ZG25襯FEP	波紋管	PTFE
閥芯	FEP/ZGr13、CF3、CF8
	PTFE	填料
閥座	FEP/WCB		柔性石墨
	FEP/ZGr13、CF3、CF8

可選附件
閥門定位器、電氣轉換器，過濾減壓器，手輪機構，電磁閥，接近開關，伺服放大器，電動操作器。
