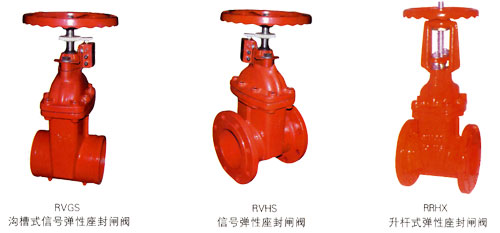

RVHS信號彈性座封閘閥產品詳細說明：

一、概述：

信號閘閥、信號蝶閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。
升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿式閘閥．可以明顯指示閥門開度，若安裝位置較低。則需用附開度指示閘閥。



三、主要外型尺寸：     單位：mm

公稱通徑	D1		D2		N-φD		L	H
	1．OMPa	1.6MPa	1．OMPa	1.6MPa	1．OMPa	1.6MPa
50	135		125		4-19		178	340
65	185		145		4-19		190	370
80	200		160		8-19		203	41O
100	220		180		8-19		229	450
125	250		21O		8-19		254	180
150	285		240		8-23		267	550
200	340		295		8-23	12-23	292	630
250	405		350	355	12-23	12-28	330	750
300	460		400	410	12-23	12-28	356	820
350	520		460	470	16-23	16-28	381	980
400	580		515	525	16-28	16-31	406	1010

(法蘭鉆孔按GB/T17241．6—1998標準。Pn25規格尺寸未列出，若有特殊規格要求，請與業務部聯系)
