BG6標準自感線圈產品詳細說明：

BG6標準自感線圈

阻抗標準器BG6標準自感線圈

主要用途及特點:
BG6標準自感線圈可作自感的工作標準，也可用作交流電橋或其它測量線路中各種自感標準元件。

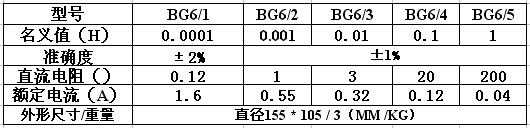

BG6標準自感線圈技術參數

型號	BG6/1	BG6/2	BG6/3	BG6/4	BG6/5
名義值	0.0001H	0.001H	0.01H	0.1H	1H
基本誤差*	＜±0.2	＜±0.1℅
直流電阻	＜0.12Ω	＜1Ω	＜3Ω	＜20Ω	＜200Ω
額定工作電流	＜1.6A	＜0.55A	＜0.32A	＜0.12A	＜0.04A
溫度系數	＜±5×10﹣5/℃
年變化	＜±0.1℅	＜±0.05℅
外型尺寸	130×130×100mm
重量	約2Kg

一、用途
BG6型標準自感線圈主要的工作標準，也可用作交流電橋或其它測量電路中的自感標準元件。其工作條件為周圍介質溫度＋5-35℃，相對30-80%。

二、主要技術指標

*基本誤差的測試條件：
（1） 周圍介質溫度20±2℃；
（2） 周圍空氣相對濕度30~80℅；
（3） 電源頻率1000±20Hz正弦波；
（4） 工作電流不大于工作電流

三、結構簡述
本標準自感線圈采用經上用釉處理的陶瓷骨架，使線圈有效好的頻率特性。繞組以多股絕緣導線繞制，然后在120℃溫度下消除應力與驅潮，并經80℃石蠟溶液浸漬、定形，因此，本標準自感有很高的抗潮能力與穩定性。
1、 標準自感線圈應在溫室＋5~35℃、相對濕度30~80℃的條件下使用。
2、 工作電流不得不大于最大工作電流。
3、 線圈周圍50厘米距離內（尤其在線圈向）不得有磁場或金屬物質（特別是鐵磁物質）存在。
4、 標準自感線圈接入工作線路時應考慮連接導線引入的電感。
六、運輸、保管及免費修理期限
1、 產品運輸時應保存在溫度0~40℃，相對濕度不超過80℅有遮蔽的環境內。
2、 產品應在室內保存，其環境溫度為0~40℃，相對濕度不超過85℅，且在空氣中不含有足以引起腐蝕的有害物質。
3、 產品運輸制造廠發貨日期起18個月內，當用戶在完整遵守使用說明書中所規定的運輸、保管、安裝及使用規則下發現產品質量問題和不能正常工作時（且產品封印完整的情況下），制造廠應負責免費給予修理或更換。
