 產品名稱： LLB型無骨架輪胎式聯軸器
型號規格： LLB型無骨架輪胎式聯軸器
  放大圖片 放大圖片
產品類別： 常規產品 -- 機械傳動 -- 輪胎聯軸器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
LLB型無骨架輪胎式聯軸器產品詳細說明：

LLB型無骨架輪胎式聯軸器是一種高彈性聯軸器，具有良好的減震緩沖和優越的軸間偏移補償性能，工作溫度—20~80攝氏度，轉遞轉矩10~20000N.M,適于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作條件，并全拆裝方便，因?yàn)閺椥栽且徽w的輪胎體，拆裝維修方便、不需潤滑、耐久可靠。

標準的半聯軸器結構為K型，在表示中可不再標記。

LLB型無骨架輪胎式聯軸器的基本尺寸和參數

型號 輪胎體型號 公稱轉矩
Tn
N.m		 許用轉速
[n]
r/min		 軸孔直徑 軸孔長度 D D1 H 轉動
慣性
kg.m2		 質量
kg
d1、d2、 Y J1.Z 型
L
LLB1 LTB1 10 5000 6 16 - 63 20 26 0.0003 0.4
7
8 20 -
9
10 25 22
11
LLB2 LTB2 50 12 32 27 100 36 32 0.0035 1.5
14
16 42 30
18
19
LLB3 LTB3 100 4500 16 120 44 39 0.01 2.2
18
19
20 52 38
22
24
LLB4 LTB4 160 4200 25 62 44 140 50 45 0.021 3.1
28
30 82 60
32
35
LLB5 LTB5 224 4000 25 62 44 160 60 51 0.028 5
28
30 82 60
32
35
38
LLB6 LTB6 315 3600 30 185 70 58 0.07 8.1
32
35
38
40 112 84
42
45
LLB7 LTB7 500 3200 35 82 60 220 85 68 0.15 13
38
40 112 84
42
45
48
50
55
56
LLB8 LTB8 800 2600 40 265 100 82 0.30 22
42
45
48
50
55
56 142 107
60
63
65
LLB9 LTB9 1250 2200 45 112 84 310 120 106 0.75 35
48
50
55
56 142 107
60
63
65
70
71
75
LLB10 LTB10 2500 1800 60 400 150 124 2.2 69
63
65
70
71
75
80 172 132
85
90
95
LLB11 LTB11 5000 1600 80 450 190 140 4.4 110
85
90
95
100 212 167
110
120
125
LLB12 LTB12 10000 1200 100 560 239 172 14 190
110
120
125
130 252 202
140
150
LLB13 LTB13 20000 1000 130 700 318 220 38 340
140
150
160 302 242
170
180
190 352 282
200

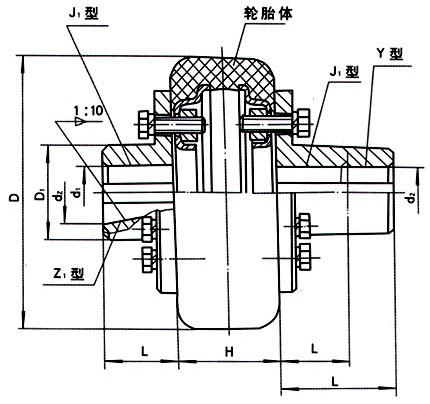

LLB型無骨架輪胎式聯軸器外形尺寸

LLB型無骨架輪胎式聯軸器
