ZFT9(PIG)同期脈沖發送裝置產品詳細說明：

用途：

ZFT9同期脈沖發送裝置用于船舶的三相系統，根據發電機和電力系統之間電壓差、相位差、頻率及斷路器的合閘時間，向發電機發出合閘脈沖，以保證發電機避免并車時的沖擊。裝置除了用于三相發電機外，也可用于單相系統。

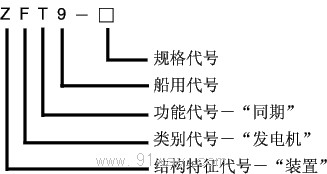

繼電器型號名稱：




工作原理：
裝置比較了供電系統與要投入發電機的頻率和相位關系，并且發出一個合閘脈沖使發電機斷路器的觸頭大約在滑差電壓過零時合上。導前時間(即斷路器合閘延時)為30ms～450ms可調。如果頻率差大于±0.5Hz，合閘脈沖由裝置內部閉鎖住。
當按下外接按鈕S允許裝置開始工作，方能發出合閘脈沖。這個按鈕到發電機斷路器已經合上為止。

ZFT9(PIG)同期脈沖發送裝置主要技術參數：

5.1 額定電壓及頻率
a) 交流50Hz 380V或100V;
b) 交流60Hz 440V或110V。
5.2 裝置控制同期時的頻率差不大于±0.5Hz。
5.3 裝置導前時間為30±5～450±50ms可調。
5.4 裝置合閘脈沖時間大于或等于700ms。
5.5 功率消耗
裝置在額定電壓下發電機電壓回路的功率消耗不大于3VA(動作時不大于6VA)，系統電壓回路不大于2VA。
5.6 觸點性能
裝置出口繼電器觸點最大斷開交流380V、3A或220V、7.5A(coso=1)。
5.7 介質強度
裝置中的電氣上無聯系的各導電路部分之間以及導電部分連在一起對非導電金屬部分(對地)，應能承受2.5kV(有效值)，50Hz的交流試驗電壓，歷時1min試驗，而無絕緣擊穿及閃絡現象。

繼電器背后接線圖：

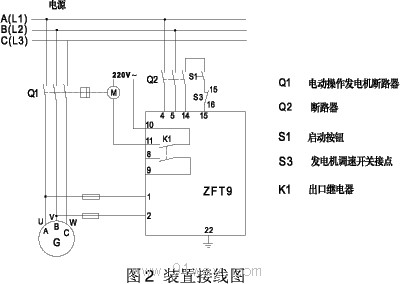

接線圖見圖２。



繼電器外形尺寸及開孔尺寸：

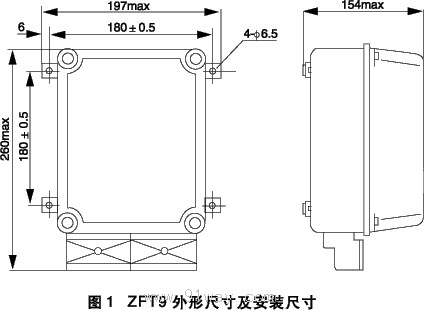

裝置為靜態型、結構形式為凸出式安裝及板前接線方式。其外形及安裝尺寸見圖1，



訂貨需知：

6.1 產品型號、名稱、額定頻率。
6.2 訂貨代號。
7VE8033（電壓400V/450V）
7VE8043（電壓100V/110V）（8033-Z）
