PSCD型10KV船用(海洋平臺用)高壓變壓器產品詳細說明：

PSCD系列帶填料薄絕緣環氧樹脂澆注船用(海洋平臺用)干式變壓器(以下簡稱干變),是環氧樹脂澆注設備和軟件技術生產的新一代船用變壓器.該產品性能優良,質量可靠,系目前國內最新結構形式的船用變壓器,達到了國際九十年代先進水平.

PSCD型10KV船用(海洋平臺用)高壓變壓器適用于艦船,海洋平臺,各類重點工程,城市電網建設及各種特殊環境,在機場,船塢,碼頭,電廠,車站,工礦企業,電力通訊,科研機構,高層建筑,住宅小區,商務中心等場所已廣泛使用.

PSCD型10KV船用(海洋平臺用)高壓變壓器技術規范
1.標準:GB6450 GB1094 GB/T10228 IEC60076
2.容量范圍:50--10000KVA
3.分接范圍:±5% 或 ±2*2.5% (或按用戶需求)
4.電壓等級:3--35KV
5.頻率:50HZ 或60HZ
6.相數:三相或單相
7.聯結組別:Yy0 Dynll (或按用戶要求)
8.阻抗電壓:標準阻抗(見性能參數)
9.冷卻方式:自冷(AN)或風冷(AF)
10絕緣等級:F級或H級(或按用戶要求)
11.絕緣水平

電壓等級	工頻耐壓	雷電沖擊電壓
3KV	18KV	40KV
6/10KV	25/35KV	60/75KV
35KV	70KV	170KV

12.防護等級:IP00 IP20 IP22 IP23

13.使用條件
海拔高度:≤ 1000m
環境溫度:≤ 45℃
相對溫度:≤ 95%
有凝露,油霧,鹽霧和霉菌的影響.


產品特點

防火性能好
　　變壓器采用的帶填料環氧樹脂材料具有優級良的阻燃特性,陰燃等級達到F1級.對使用場所無需特殊的防火要求.防潮性能好
　　變壓器結圈采用環氧樹脂澆注成型,無吸濕,可在100%溫度下正常運行,其結構件均可滿足"三防"要求.
局部放電量小
　　變壓器線圈采用高真空奪力澆注而成,使繞組中樹脂浸透更充分,固化后的繞組無空穴或氣泡,10KV級產品局部放電量為5PC左右,可在額定工作電壓下長期安全運行.
絕緣水平高
　　變壓器承受標準耐壓,加強絕緣耐壓及沖擊電壓的能力,抗短路,耐雷電沖擊性能好.
過載能力大
　　變壓器損耗低,散熱性能好,如果配置風冷系統,可大大提高短時過載能力(增容50%)確保安全運行.
機械強度高
　　變壓器繞組用帶填料環氧樹脂及特殊絕緣結構固化成型,材質穩定,不會因惡劣氣候及溫差變化而產生龜裂.
經濟性能好
　　變壓器無自燃,無爆炸,無油污等因素,可安裝在負荷附近,可大大減少安裝費用.
　　變壓器體積小,重量輕,安裝方便,如選用帶外殼的變壓器即可避免人物接近,不要另設變壓室,可節省建筑費和維修費用.
　　變壓器損耗低,噪聲小.
　　變壓器具有自動溫度監視與保護.

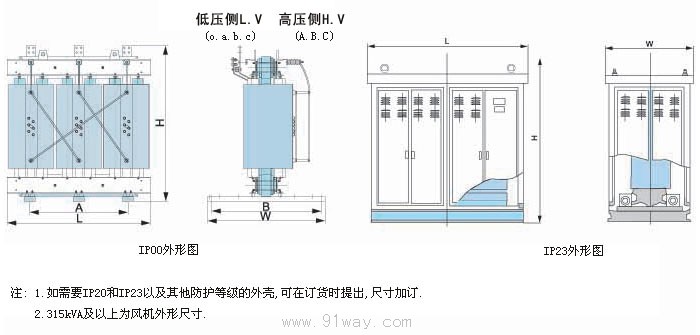

CSCD(PSCD)型10KV船用(海洋平臺)變壓器技術參數和外形尺寸

定額容量 kVA	Po W	Pk (115℃ ) W	Lo %	Uk (115℃ ) %	LPA (AN) db	IP00						IP23
						GT kg	尺寸					尺寸
							L	W	H	A	B	L	W	H
200	780	2970	2.0	4	46	1140	1180	800	1100	660	660	1700	1200	1500
250	900	3240	2.0	4	46	1330	1250	900	1200	660	660	1800	1300	1600
315	1100	4080	1.8	4	47	1445	1250	1000	1400	660	950	1800	1400	1800
400	1220	4690	1.8	4	47	1875	1350	1000	1500	660	1000	2000	1400	1900
500	1450	5740	1.8	4	49	2160	1400	1050	1600	660	1000	2100	1450	2000
630	1620	7010	1.6	6	49	2250	1460	1100	1700	820	1050	2100	1450	2100
800	1900	8180	1.6	6	51	2625	1560	1100	170	820	1050	2200	1450	2100
1000	2210	9560	1.4	6	51	3050	1600	1200	1800	820	1200	2200	1500	2200
1250	2610	11400	1.4	6	52	3550	1600	1200	1900	820	1200	2200	1500	2300
1600	3060	13800	1.4	6	52	4425	1650	1280	2000	1140	1200	2250	1560	2400
2000	4150	1700	1.2	6	53	4670	1700	1300	2000	1240	1200	2250	1560	2400
2500	5000	20200	1.2	6	54	5560	1800	1300	2100	1240	1200	2320	1560	2500

C-"船"用 P-海洋"平"臺 S-"三"相 C-"澆"注 D-防"滴"式
