您的位置：您的位置：首頁 → 機械傳動 → 聯軸器 → 萬向聯軸器 → QWLZ型大傾角球籠式萬向聯軸器

產品名稱：

QWLZ型大傾角球籠式萬向聯軸器

型號規格：

QWLZ型大傾角球籠式萬向聯軸器

產品類別：

常規產品 -- 機械傳動 -- 萬向聯軸器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

更多分享

產品簡介：

（點擊小圖查看大圖）

QWLZ型大傾角球籠式萬向聯軸器產品詳細說明：

QWLZ型大傾角球籠式萬向聯軸器基本參數和主要尺寸

QWLZ型大傾角球籠式萬向聯軸器基本參數和主要尺寸（JB/T6140-92）/mm

型號	公稱轉矩 T_n/N·m	許用最大軸傾角β_max/(°)		軸孔直徑 d(H7)	軸孔長度 L		D	L₀min		總長伸縮量△L₀		A	D₁	D₂	D₃	D₄
										≤150	＞150～250
		靜止時	工作時		Y	J		通軸	焊接軸
QWLZ1	180	35	25	25	62	44	118	328	633	±10	+10 -5	40	70	20	50	94
				28
				30	82	60
				32
				35
				38	112	84
				40
				45
QWLZ2	355	35	25	32	82	60	136	410	670	±10	+10 -5	46	80	30	50	108
				35
				38	112	84
				40
				45
				50
QWLZ3	800	35	25	45	112	84	179	543	823	±10	±10	55	110	31.5	60	145
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWLZ4	1400	35	25	55	112	84	192	643	953	±10	±10	76	125	44.5	76	160
				56
				60	142	107
				63
				65
				70
				71
				75
				80	172	132
QWLZ5	2240	35	25	63	142	107	215	684	1099	±10	±15	83	140	50	89	178
				65
				70
				71
				75
				80	172	132
				85
				90
QWLZ6	3150	35	25	71	142	107	250	754	1119	±10	±15	95	160	57.5	102	205
				75
				80	172	132
				85
				90
				95
				100	212	167
QWLZ7	4500	35	25	80	172	132	265	844	1169	±10	±15	105	175	63	102	220
				85
				90
				95
				100	212	167
				110

型號	螺栓n-d₁	轉動慣量I/kg·m²				質量m/kg
		L₀min		L₀每增長100		L₀min		L₀每增長100
		通軸	焊接軸	通軸	焊接軸	通軸	焊接軸	通軸	焊接軸
QWLZ1	6-M10	0.0073	0.008	0.00002	0.00024	8.4	12.2	0.31	0.49







QWLZ2	6-M12	0.0171	0.0178	0.00004	0.00024	13.3	14.7	0.43	0.49





QWLZ3	6-M14	0.0636	0.0652	0.00014	0.00053	30.8	33.5	0.81	0.75








QWLZ4	6-M14	0.112	0.12	0.00048	0.00213	43	51.8	1.54	1.34








QWLZ5	12-M16	0.22	0.241	0.0007	0.00445	62.7	74.7	1.86	2.26







QWLZ6	12-M18	0.586	0.603	0.00138	0.00445	93.6	104	2.6	2.26






QWLZ7	12-M20	0.851	0.893	0.00185	0.0135	125	143	3.02	3.2

注：1.公稱轉矩為轉速n=100r/min，β=0°軸傾角時計算值。

2.在起動、制動時產生的短時過載轉矩允許值[T_max]=3T_n，時間不超過5s。

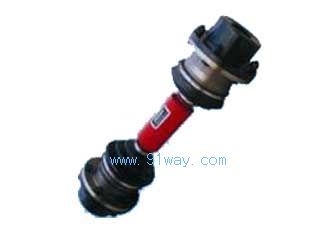

QWLZ型大傾角球籠式萬向聯軸器

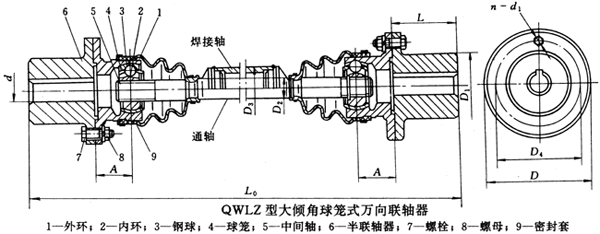

QWLZ型大傾角球籠式萬向聯軸器（示意圖）

本網站所有產品資料均來源于各有關生產廠商，我們不保證資料的完整性及正確性，如需更詳細資料，請直接聯系廠商
